Аудио/Видео: Путь самурая по навигатору.

И снова здравствуйте.

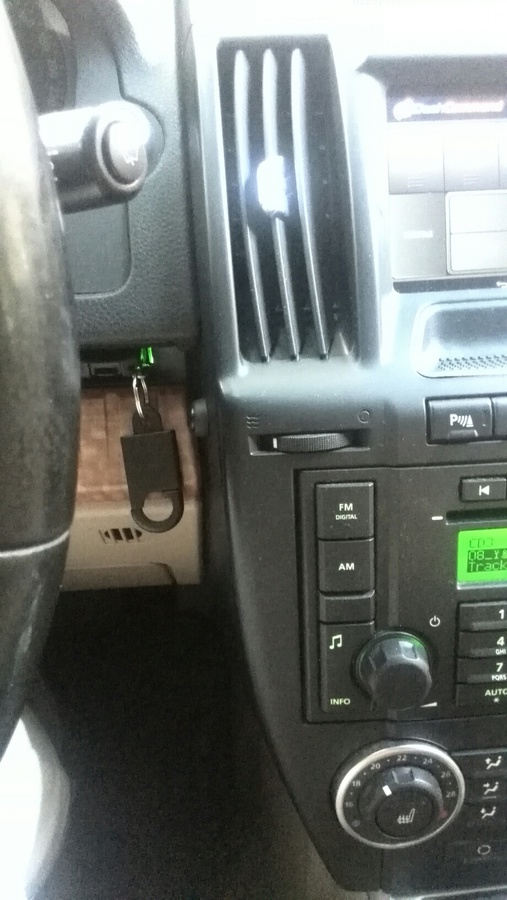

Я поведую тернистый путь в познании смысла жизни в процессе установки и подключения планшета Андройд в штатное место Фрилика, с поддержкой звука через штатные динамики, быстрым поиском спутников, рабочим интернетом и синхронизации с OBD адаптером по блютуз. Погнали.

Забегая вперед сразу скажу, что прежде чем мой мозг получил просветление в данном вопросе было загублено 4!!!!!!! планшета и потрачено 8 месяцев. Причем на каждом новом загубленном планшете всплывала новая ступень познания, даже сейчас я не уверен, что достиг верхней точки совершенства и данная ступень последняя. Теперь к описанию пути:

1. Сразу после покупки Фрила озадачился закрытием несносного отверстия, называемого ниша для мелочи и находящегося в самом центре экспозиции торпеды. Начал изучать тему, вывел для себя 2 варианта: Покупка и установка штатной системы от 40 000 руб и покупка и установка стороннего девайса 5-10 тыс. руб. в зависимости от фирмы. Первый вариант отпал по причине дороговизны, личного финансового кризиса и ограниченных возможностях самой сситемы, а вот вариант установки полноценного андройд устройства со всеми функциями (GPS, Wi-Fi, мобильный интернет, блютуз) и его возможностями по настройкам очень приглянулись. Начались поиски подходящего по размеру и функциям девайса, изучения материала по подключению и установке.

2. Размер выяснен, девайс найден. Идеально встает планшет 7 дюймов с габаритами 188х108 (ДхШ) (под это описание попадает огромное количество недорогих планшетов типа Дигма, 4Гуд, Остерс и др.). Т.к. руки по субъективному ощущению у меня растут чуть выше пояса, решил установку и подключение сделать своими силами. Не буду описывать весь процесс разборки торпеды, прокладки проводов и подключения питания и звука, об этом скорее всего сниму в ближайшее время отдельный ролик и выложу на канале. Опишу только возникшие сложности и ошибки, которые похоронили несколько планшетов.

3. Само основное это произвести выводы из планшета проводов к которым будет попаяно питание 5В, выход звука на AUX и главное подводиться кнопка для включения и выключения планшета, т.к. он будет запрятан в недрах. С питанием и звуком проблем не возникло, все понятно и наглядно, а вот с припайкой проводки к кнопке были заморочики. Одно из решений: один из концов припаять к отводу кнопки второй к + аккумулятора планшета, почему именно так, спрашивайте, просто отвечу что когда я припаял оба конца к кнопке включения, кнопка накрылась через несколько дней, далее была перепайка на кнопку RESET, но такая же фигня…. Провода из планшета вывел просто сделав отверстие в задней крышке планшета. Соединение проводки планшета и авто соорудил на основе простейшего 8 штекерного разъема мама-папа, по типу нашего ВАЗовского. Все собрал, закрепил изнутри уголками из алюминиевых строительных стяжек и собрал в обратной последовательности. Стало круто, но не долго. С начало столкнулся с проблемой долгого и не стабильно поиска спутников, далее разряд работающего планшета даже при показании зарядки и в конце концов выхода его из строя, в виде хаотичного мигания заставки и отказа включаться. С этого момента начнем отсчет —1. Начал ломать голову, где же я допустил ошибку.

4. Для начала вывел дополнительно за пределы планшета в более доступно, не в недрах, антену GPS и Wi-Fi, а заодно микрофон и динамик для работы навигации во время проигрывания радио или диска. В дополнение поменял сечение проводов (на большее) припаянных к разъему питания планшета и установил в тунеле адаптер на 5 в. большей мощности по надписи на нем, аж на 3А. Кстати адаптер, был сделан из обычной USB зарядки для прикуривателя, как потом выяснится, это было очередной ошибкой. Опять все собрал и начал тестить. Поначалу все было хорошо, даже зарядка практически не падала во время работы, но спустя некоторое время начал замечать странности в работе, самопроизвольное включение или отключение и т.д. до тех пор пока не девайс достиг состояния первого планшета. Списываем все на морозы и продолжаем отсчет —2.

5. Не унываем, покупает следующий планшет в этот раз б.у. с битым экраном, ведь в запасе у нас аж 2 планшета с исправными экранами, делов то переставить…. Делов, на самом деле не много, все просто и понятно, а вот опыта маловато, при сборке планшета, случайно защемил шину тачскрина и проткнул ее выступом на корпусе, тач на выброс….меняем и продолжаем сборку, мешают провода, нажимаем защелкиваем…нажал, защелкнул…матрица экрана на выброс., меняем на другую, не выключив планшет…минус плата. Продолжаем отсчет —3.

6. Все еще не унываем покупаем еще один б.у. планшет уже с опытом аккуратно все меняем и переставляем, подпаиваем провода, устанавливаем, все работает…и тут сын говорит «Ох, боюсь и этот долго не проработает, дай бог дожил бы до завтра.»…НАКАРКАЛ!!!! Время работы 40 минут, далее состояние предшественников… Сын язвительно замечает, что если все деньги которые я потратил на планшеты сложить вместе, можно было бы купить штатный девайс. Умник, блин… Отсчет —4

7. В этом самом месте, любой другой бы уже отчаился и смирился, что ездить с навигацией не судьба, пора заканчивать путь самурая. Но не я…… Робко кошусь на планшет дочери, по размерам зараза подходит….жена всячески пресекает эти мысли фразами: «Даже не думай!!!!» и «Только поробуй!!!». Параллельно обдумываю, в чем причина выхода из строя предыдущих смертников. Изучаю форумы, сайты, опыт других. Вывод один, плохой адаптер питания, перепады напряжения в сети не фильтрует, передает на электронику (особенно при заводке) и приканчивает планшеты, сводя с ума контроллер зарядки. Заказан новый блок питания(специальный) автомобильный, дочери в подарок куплен новый планшет, старый незаметно, под покровом ночи отправлен на операционный стол.

8. В это раз все предельно аккуратно, проводочек к проводочку, кнопочка к кнопочке. Блок питания установлен, произолирован, программное обеспечение (необходимое для девайса в машине, подобранное месяцами и выученное уже наизусть) установлено. Испытуемый инсталирован!!! Сын при этом не приглашен, от жены утаяно, дочери все равно, у нее новый планшет))). Ура!!! Дни идут, все работает, заряд не падает. Я доволен. Будем наблюдать.

Выводы:

1. Обязательно качественный адаптер для зарядки планшета.

2. Хорошие провода на питание и озоляция.

3. Кнопка включения выводится по выработанному алгоритму.

4. Антенна GPS и Wi-Fi выводится за пределы планшета для уверенного приема.

5. Первый холодный пуск GPS и спутников производится до установки девайса в авто.

6. Отдельно выводим динамик, что бы слышать голос навигации когда магнитола играет радио.

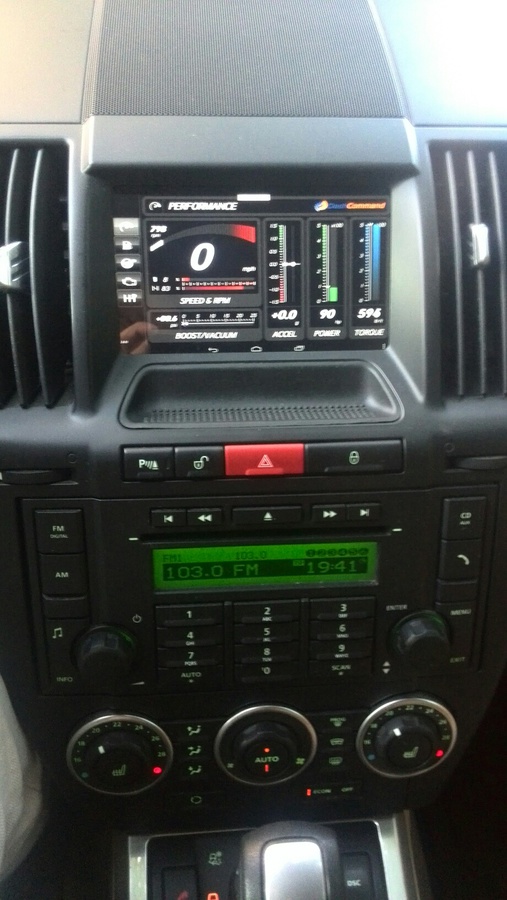

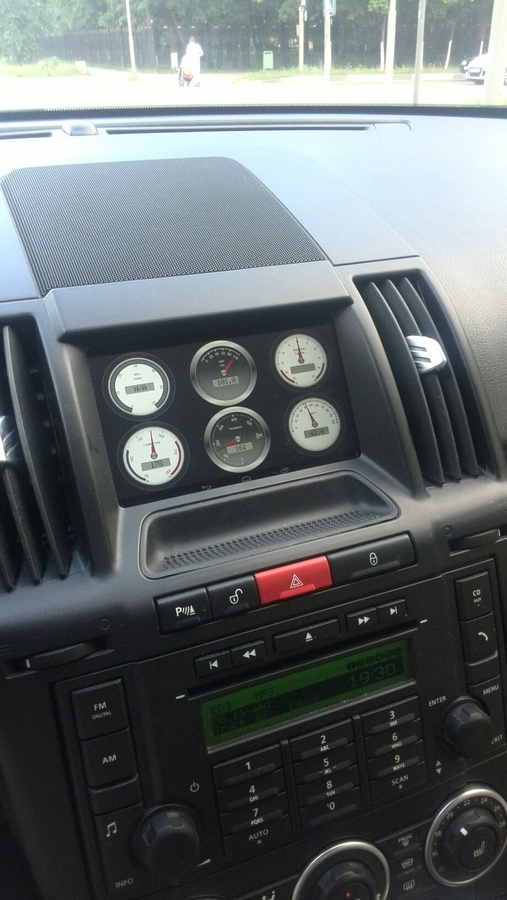

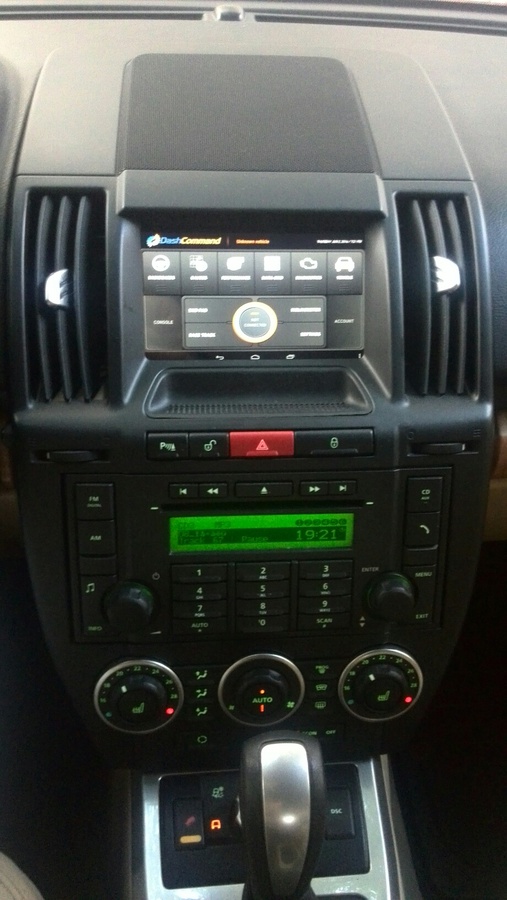

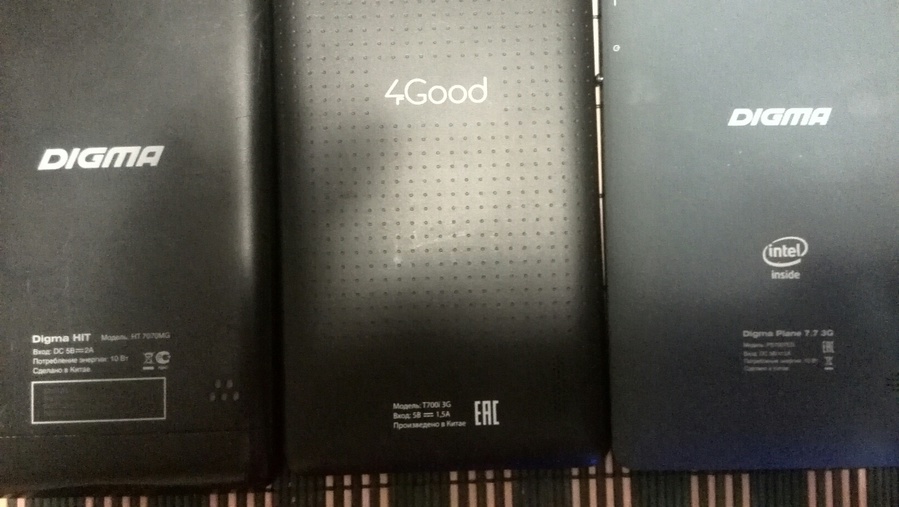

P.S. Многие просили добавить фотки в статью, а так же спрашивали какие планшеты я использовал. Добавляю фотку, а так же фото с остатками планшетов, дополнительно скажу, что 4GOOD было использовано 2шт. (брал новыми, один сейчас в сборе и дырками лежит в машине ждет снятия ролика на своем примере)))), сейчас установлен Digma Plane 7.7(обменяный у дочи на новый) в корпусе от Oysters 72H (так как он был продырявлен для проводов).
