23 июня 2017 в 15:52

Доп. оборудование: Навигация в машину и ремонт штатной магнитолы

Доброго времени суток!

Полтора года назад озадачился вопросом навигации в автомобиль на постоянной основе. Конечно можно было продолжать пользоваться смартфоном в качестве навигатора, но напрягало два момента: не всегда пользуюсь hands free и в момент разговора картинка с навигацией становится недоступной, не люблю когда вокруг лобового стекла куча проводов и различных устройств навешана, поэтому вариант с держателем на присоске даже не рассматривался. Ознакомился с готовыми решениями в этой области: оригинал на Windows CE скучен и не интересен ценой в 30 000+, китайские поделки на Android для Фрилов тоже стоили не милосердно. Решил «колхозить» самостоятельно. На обдумывание и реализацию ушло почти 3 месяца, всё собирался с мыслями описать данный процесс, но было лень. А на прошедших выходных получил импульс к написанию от жены, которая умудрилась засунуть ноготь с маникюром между корпусом штатной магнитолы и кнопкой памяти радиостанции. Ноготь не пострадал, а кнопка вывалилась из магнитолы. ((((После изучения цен на штатные ГУ (в основном б/у и с ebay) появилось желание спилить ей ногти пока спать ночью будет. Но потом подумал, что если так сделаю, то она меня следующей ночью подушкой накроет и подержит пока дергаться не перестану — решил не рисковать))) Поэтому ниже ремонт ГУ и процесс установки планшета в авто.

В инете куча различных примеров по установке в авто планшетов всех мастей и размерностей. Для себя определил: место установки — ниша в центральной консоли, размер экрана — 7 дюймов, функционал — навигация, диагностика, видео, музыка, возможность расширения до камеры заднего вида. Сначала хотел использовать обычный планшет на 7 дюймов, но потом подумал, что логичнее будет использовать навигатор на Android. Доводы: GPS приемник в навигаторе будет иметь чутья побольше, чем в планшете (всё же более профильный прибор), разрабатывался для эксплуатации в авто, значит вибрации, перепады температур и морозы должен переносить лучше. Выбор пал на Lexand sb7 hd — 4 700 рублей по акции в одном известном интернет магазине.

Инсталяция:

1) Снимаем верхнюю крышку

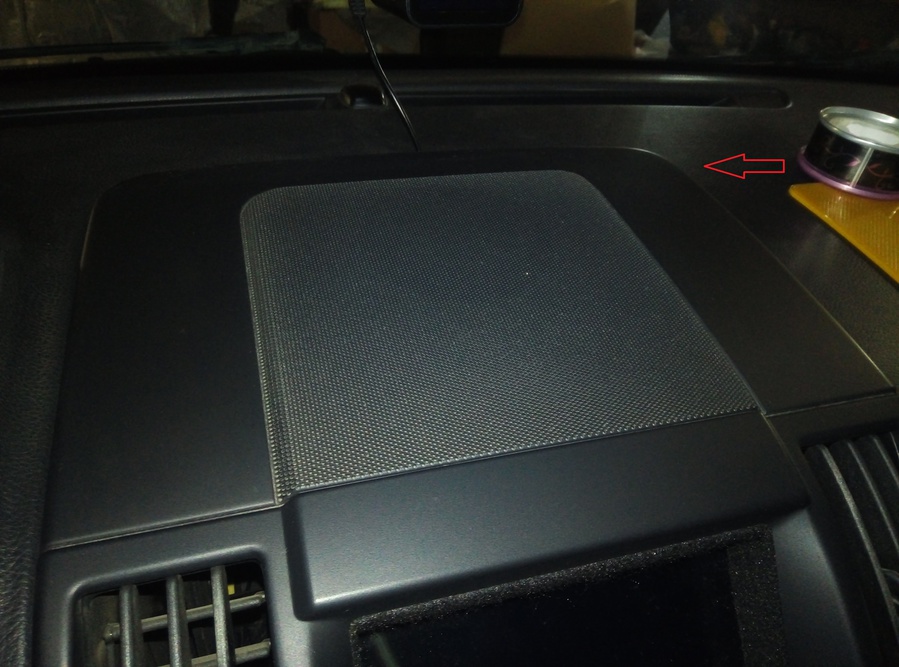

Я обычно поддеваю ещё с угла указанного стрелочкой при помощи инструмента для разбора салона (продается на Ali, стоит копейки, а пользоваться удобно), если нет такого, то пойдет любая ненужная пластиковая карта.

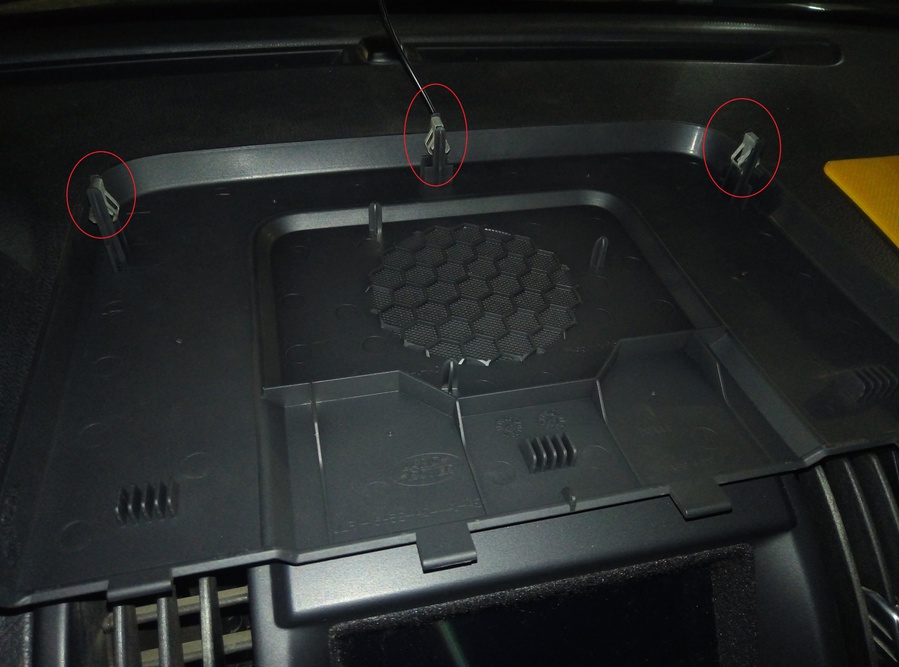

Крышка держится на трех защелках сверху и вставляется в пазы снизу:

2) Снимаем саму центральную консоль, нужен будет Torx T20:

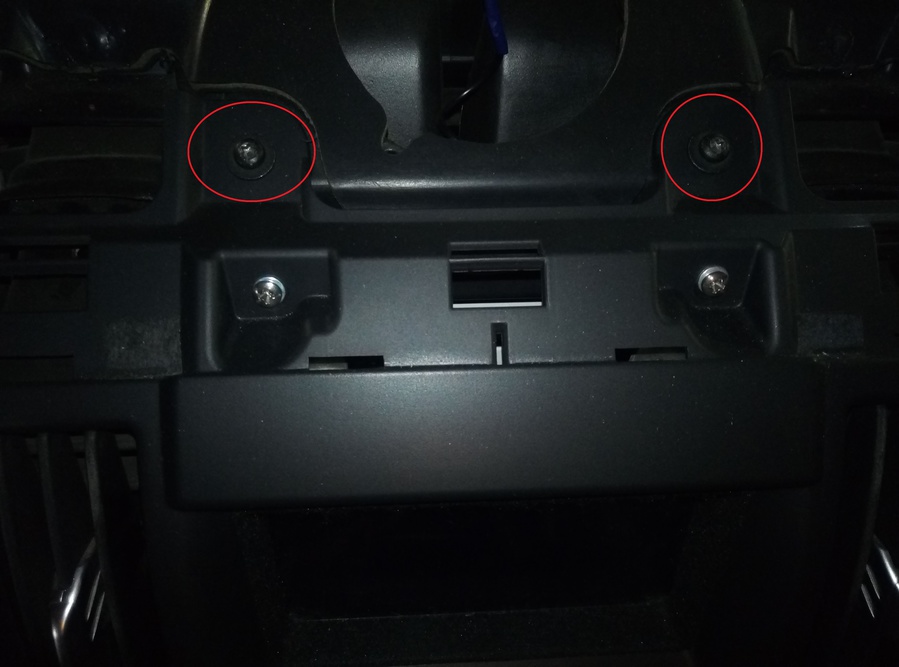

Откручивает 4 винта сверху:

два доступны после предыдущей операции

два под резиновым ковриком над кнопкой «аварийки»

Далее отщелкиваем всю конструкцию снизу:

3) Просовываем руку за консоль через отверстие для ГУ и отсоединяем разъем кнопок «аварийки» и центрального замка.

4) Там где на фото отмечены винты под «крест» в стоке тоже Torx 20 и они крепят нишу к центральной консоли. Откручиваем, вынимаем — получается место под установку планшета.

Далее есть два пути: 1 — устанавливать планшет экраном максимально близко к рамке, 2 — сделать проставку примерно 15 мм. В первом случае придется подрезать пластик, чтобы всё влезло и обратного пути не будет, во втором — всё остается как есть, и в любой момент можно вернуть авто в первозданный вид.

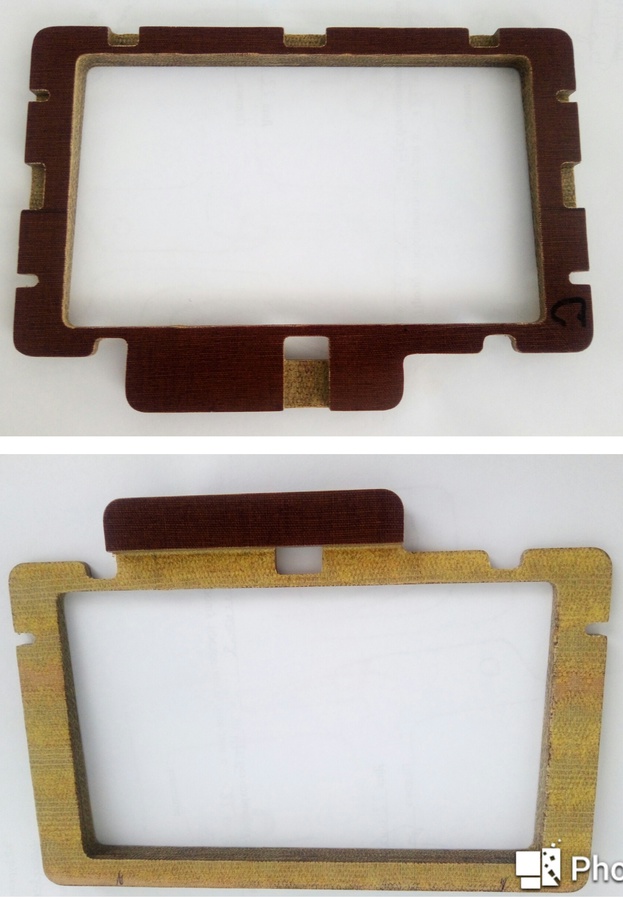

Я выбрал второй путь и замутил проставку под планшет из текстолита:

Рамка немного скорректировала угол установки, но это я делал лично под себя и свой рост.

Получилось как-то так:

Далее добавил на рамку элементы крепления: планшет-рамка, рамка-пластик консоли.

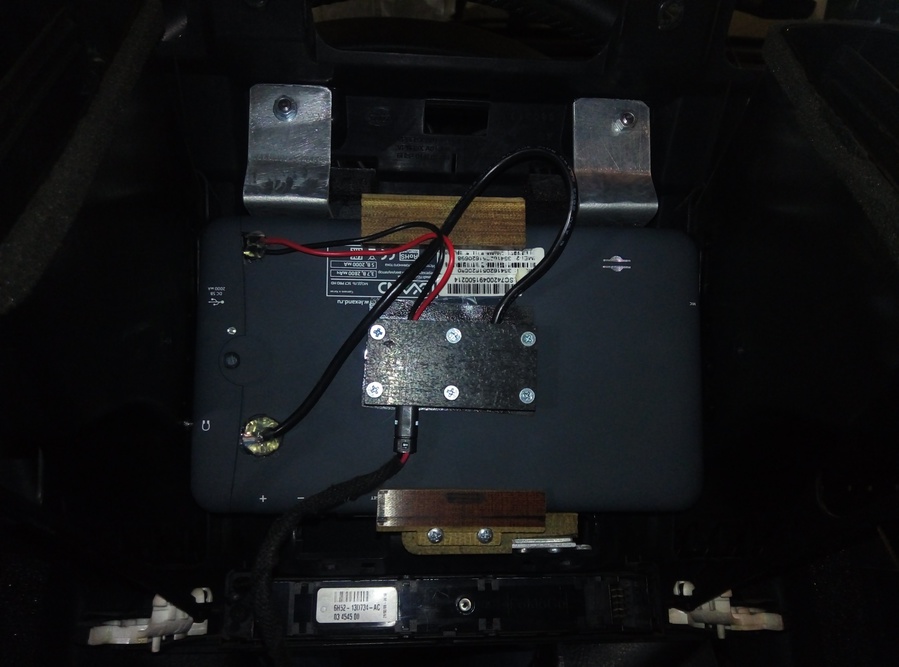

Всё стало к штатные места, ничего не досверливалось, не допиливалось. Из планшета вытащил отдельным проводом питание и звук на AUX. Питание обжал герметичным разъемом Molex, на звук напаял гнездо на 3.5 Jack. Оба разъема спрятал в отдельный корпус (на фото черного цвета), который прикрепил к задней крышке.

Далее решаю проблему питания:

Желаемый режим работы планшета: включил зажигание — пошла задержка на стартер — машина завелась — пошло питание на планшет — планшет включился — машину заглушил — питание снялось — планшет с некоторой задержкой выключился. Вопрос включения/выключения будет занимать большое количество времени, поэтому выбираем просто включение/выключение экрана по подаче напряжения. Для этого в меню «Настройки» идем в «Настройки для разработчика» и ставим галочку «Не выключать экран во время зарядки», это дает нам включение экрана по подаче напряжения. Потом в меню «Настройки» — «Экран» — «Спящий режим» ставим 1 минуту — это дает задержку на выключение при снятии напряжения питания.

В этот момент многие подумают: «долго ли продержится аккум в режиме постоянно включенного планшета с неполными циклами разряда/заряда?» В эксплуатации вся эта конструкция уже год с небольшим, зимой в морозы всё функционировало в штатном режиме. Возможно стал держать аккумулятор чуть хуже, но на 2-3 дня простоя авто емкости хватает.

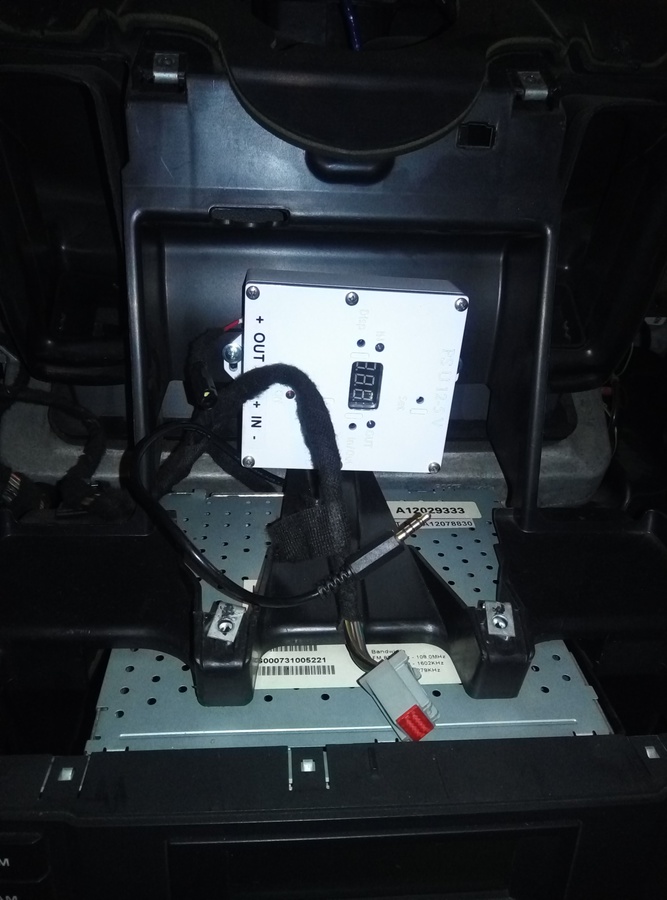

Теперь самое интересное — на планшет нужно 5В, в машине — 12В. Так же не забываем про задержку на стартер. Для все этого делаю вот такой блок:

Изначально хотел его расположить под капотом, поэтому делал довольно монументально и герметично. Но потом решил, что чем короче путь питания до потребителя, тем лучше. К тому же места было с запасом.

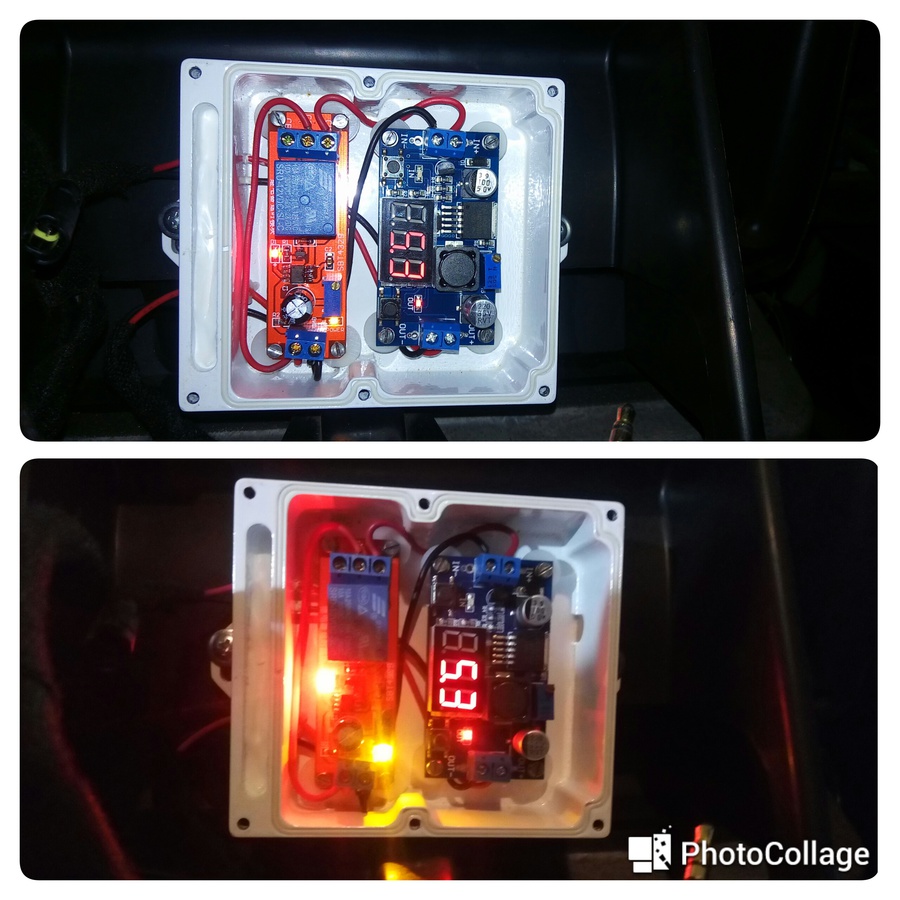

Внутри разместил реле с задержкой времени:

https://ru.aliexpress.com/item/12-v-delay-conducti…

В описание задержка 1-10 сек, по факту 1-60 сек.

Понижающий модуль:

http://www.ebay.com/itm/Buck-Step-down-LM2596-Powe…

Выбирал на LM2596 как на проверенной временем и надежной микросхеме + встроенный вольтметр, чтоб удобнее было настраивать.

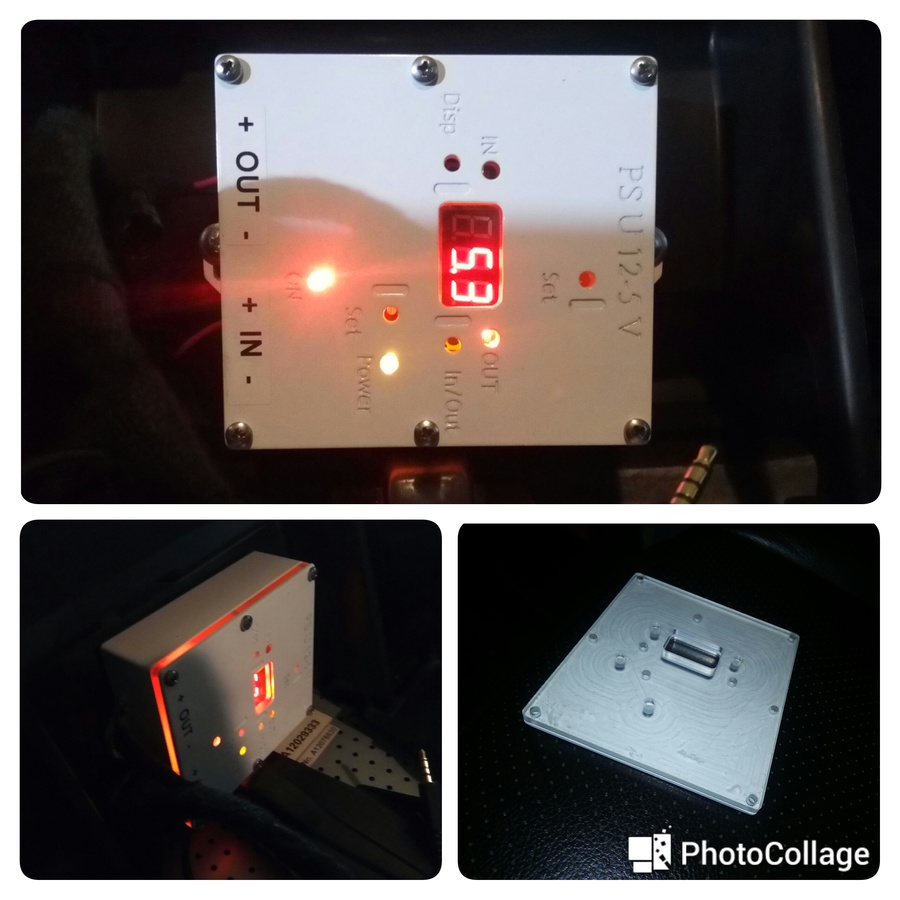

Между корпусом и крышкой световодик из оргстекла, в темноте смотрится прикольно (это опять же было ориентировано на установку под капот):

Настроил на выходе 5,3В, 0,2В пошло на падение на проводах, 0,1 на «про запас».

На планшет установил приложение CarLauncher, оно запускается при подаче напряжения и закрывается при снятии.

Звук изначально планировал подключить на AUX, для этого подпаялся к проводам рядом с разъемом магнитолы. Так как звуковой выход был взят не с платы планшета, а с контактов разъема, то для отключения динамика надо иметь штекер в разъеме (прерывание происходит механически — разъем тупо отодвигает контакт). Но месяц такой эксплуатации показал, что это неудобно — если слушаешь радио, то звук навигации недоступен. Вытащил разъем, звук теперь идет через динамик планшета. Т.к. за весь год музыки я через него так и не послушал, и с youtube роликов не смотрел — считаю, что меня такое решение устраивает.

Рамку думал обтянуть кожей, похожей фактурой на тиснение панели авто, но хотелось же срочно проверить: «как оно работает, то?», поэтому временно обтянул черным карпетом. А так как в мире нет более постоянных конструкций чем временные, то все так и осталось ;-)

Теперь отступление к магнитоле:

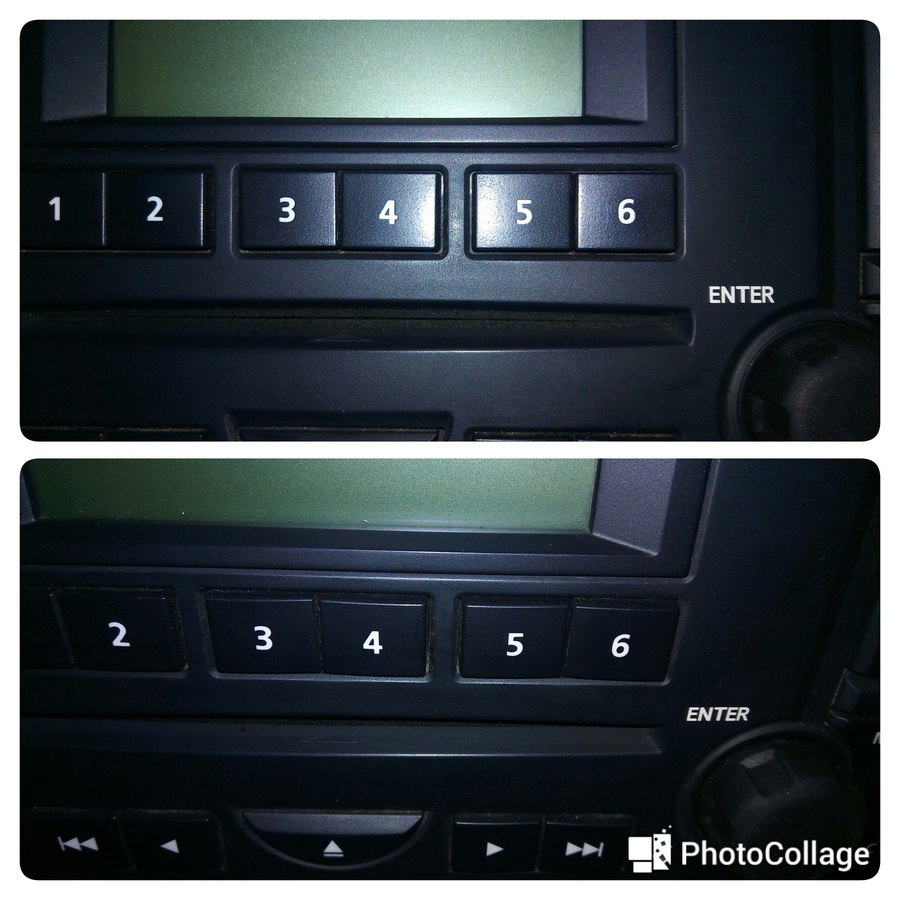

Поломанная кнопка отмечена красным

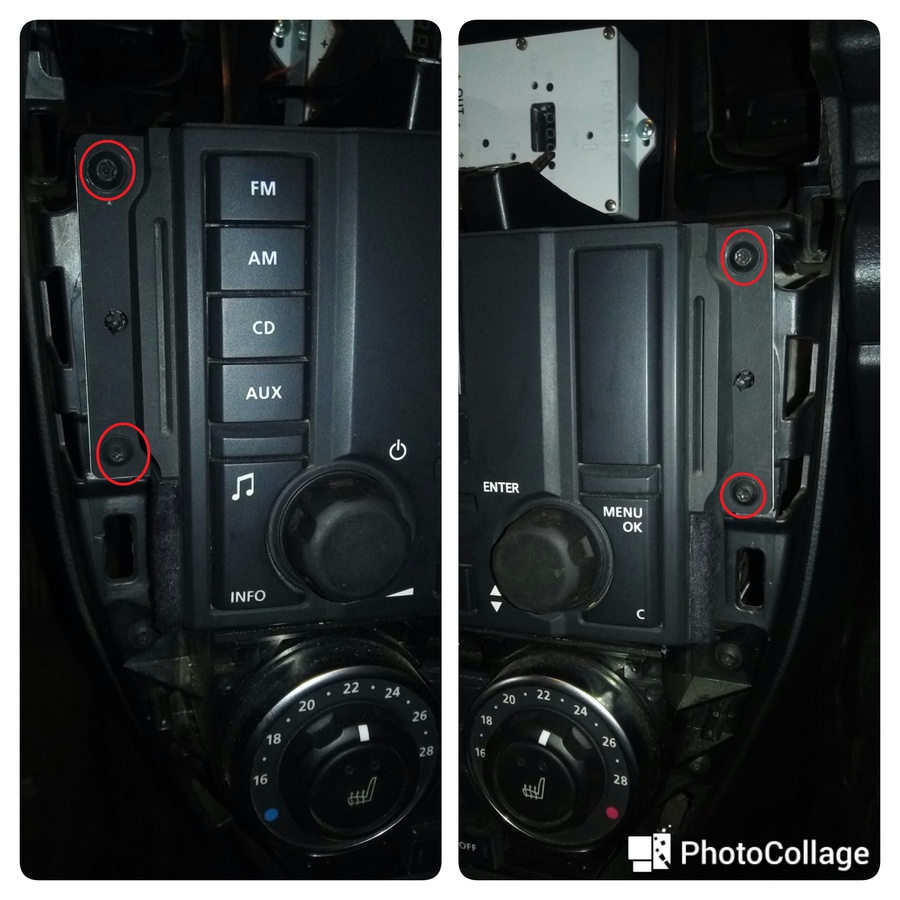

Когда снята центральная консоль, для снятия магнитолы нужно отвернуть 4 винта

и выдвинуть её вперед. Сзади отключить три разъема:

Далее снимаем переднюю панель:

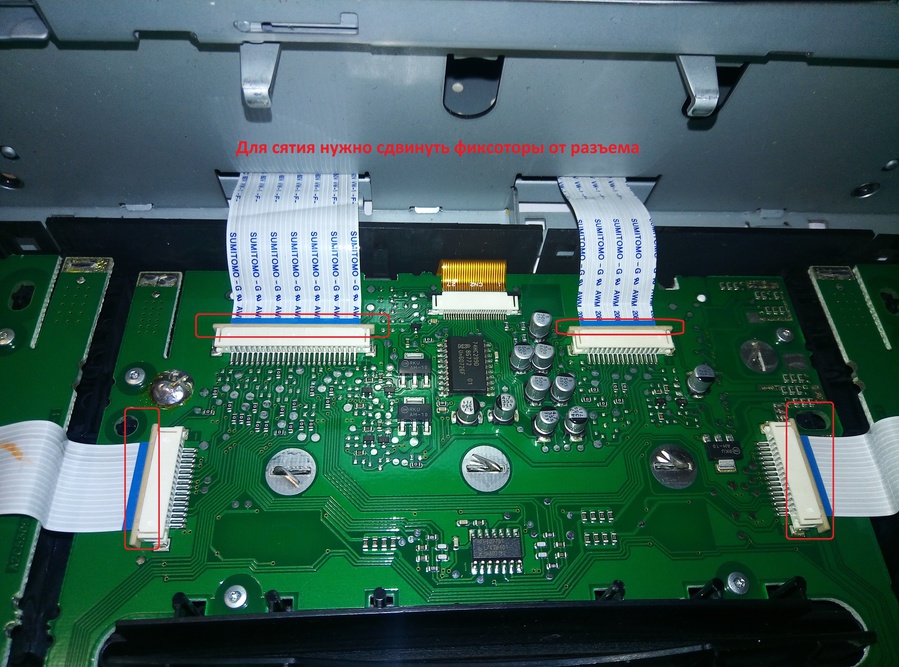

Отсоединяем 4 шлейфа:

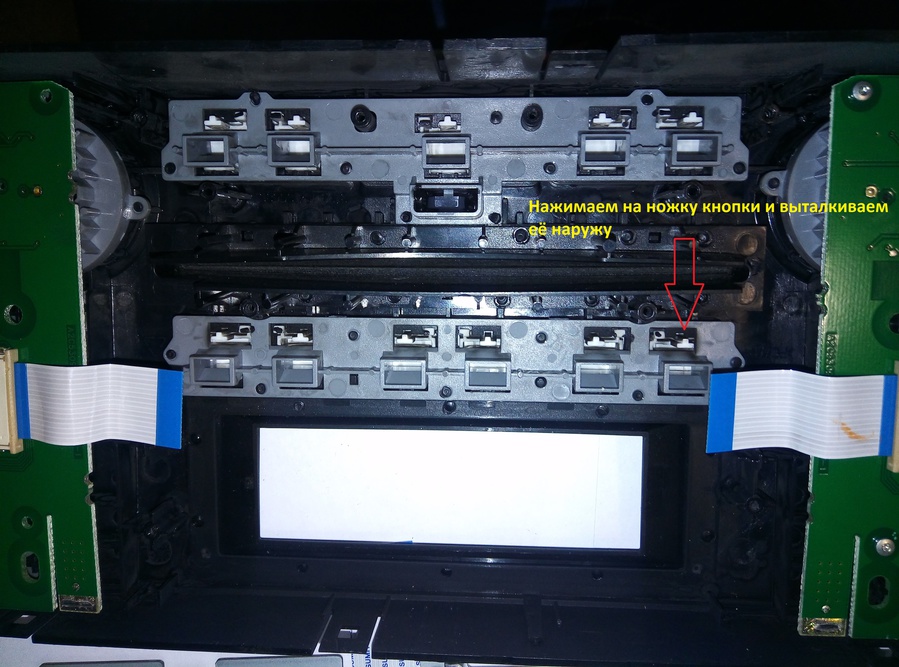

Откручиваем винтики под Torx 6 и вынимаем плату. Под ней находятся два блока кнопок. Они установлены на термозаклепки. Поэтому неразрушающим способом снять не получится. Но проблемную кнопку можно вынуть и так:

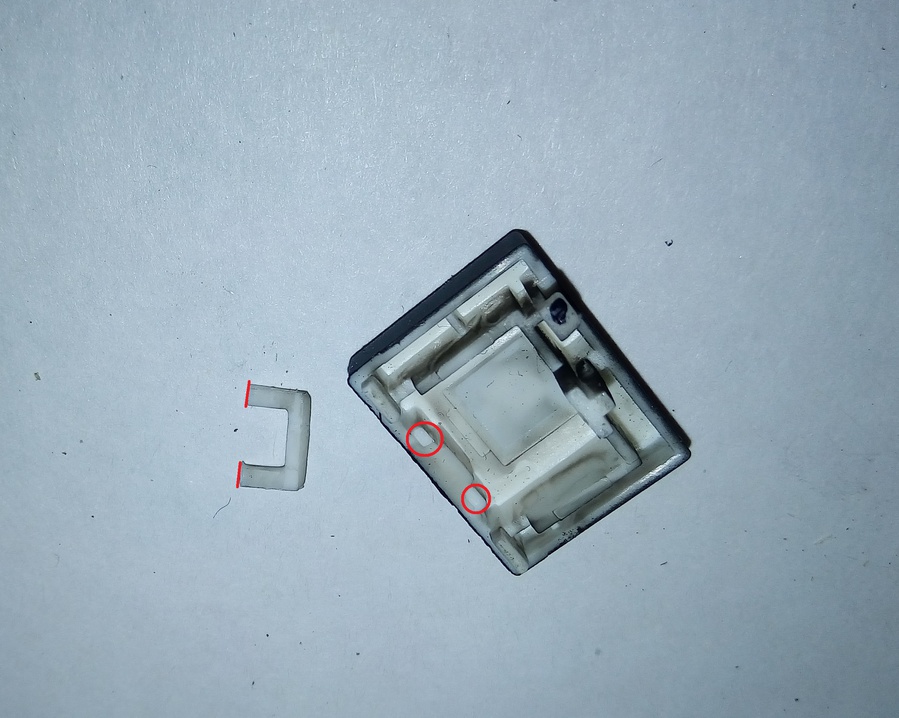

Проблема оказывается в сломанной петле, на которой качается кнопка:

Приклеиваем всё это хозяйство на место, по широким сторонам петельки усиливаем конструкцию тонкими полосками пластика (я вырезал из упаковки тюбика супер-клея, которым клеил). В склеенном виде фоток нет, т.к. мне позвонили и я проговорил по телефону момент установки кнопки обратно.

Не визуально, не тактильно отремонтированная кнопка не отличается от остальных. Времени на снятие магнитолы (если делаешь это не в первый раз) тратится минут 20. Цена вопроса: 57 руб на тюбик супер-клея.

Надеюсь всё выше описанное кому-нибудь пригодится ;-)

p.s. Когда выбирал планшет для авто — искал с 3G, типа интернет для пробок, Yandex-карт и т.д. и т.п. Совет последователям, если такие найдутся — брать без 3G, интернет гораздо удобнее раздавать по Wi-Fi со смартфона.
