Toyota Yaris 1.3 16v VVT-i
2002 г.
1.3 л. бензин
86 л.с.
АКПП
передний привод
Тель-Авив
25 июля 2016 в 15:19

Неисправности: Все, кина не будет...электричество кончилось

Всем привет!

Эта машина друга нашей семьи которую обслуживаю я уже много лет и думал добавить ее после планового ТО, но судьба распорядилась по своему. Дело было так: вчера примерно в 14:00 мне звонит наш друг и говорит что машина заглохла на дороге и не заводится и могу ли я подъехать посмотреть в чем дело. Разумеется я отвечаю что могу и чрез 25 минут был около него, замерив напряжение на АКБ у получив результат в 6.37 V понимаю что АКБ разряжен, а поскольку машина заглохла то скорее всего гене пришел конец (пора бы уже гена еще родной стоит). Кинули мы значит кабели и начал я его прикуривать. После 15 минут вольтметер показал напряжение в 11.4В значит АКБ берет заряд хорошо, что не может не радовать! Хорошо что это случилось в километре от работы моего друга то решено было доехать на АКБ до стоянки работы и разбирать машину уже там.

И так после того как мы приехали на стоянку я снял гену Яриса, что было реально очень удобно

  1. 1 электрический разъём
  2. регулировочный винт на 12мм
  3. опорный винт на 14мм
  4. гайка крепления кронштейна регулировки 12мм
  5. гайка крепления «Плюса» на АКБ 10мм

Разумеется что минусовая клемма с АКБ была снята заранее

Ремни после инспекции были так же приговорены к утилизации. Сняв гену я отвез моего друга домой а сам поехал к себе разбирать генератор для дефектовки. Разбирается гена очень просто и удобно.

Первым делом хотелось бы сказать что перед тем как пытаться открутить гайку или винт обязательно брызнете на него WD-40 или аналогом, потому что все винтики под крестовую отвертку сделаны из мягкого сплава и случай чего легко «слизать» грани и надо будет искать замену.

Сначала откручиваем пулю гены для этого у меня есть замечательный подарок моего Бати Импакт шуроповёрт DeWalt DCF815 с крутящим моментом 107 Н/М

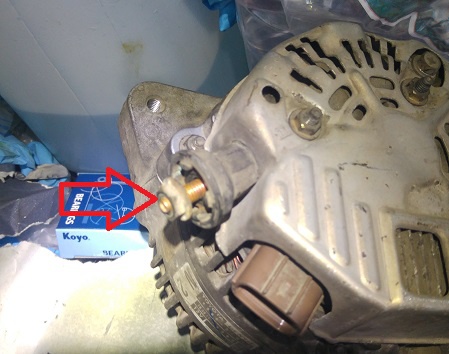

откручиваем гайку на 10 чтобы снять пластиковый кожух на плюсовом выходе

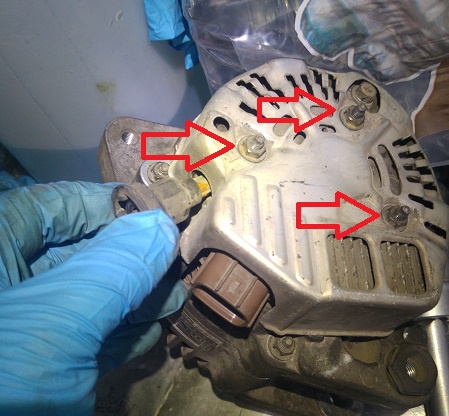

Затем откручиваем 3 гаечки на 10 чтобы снять защитный кожух

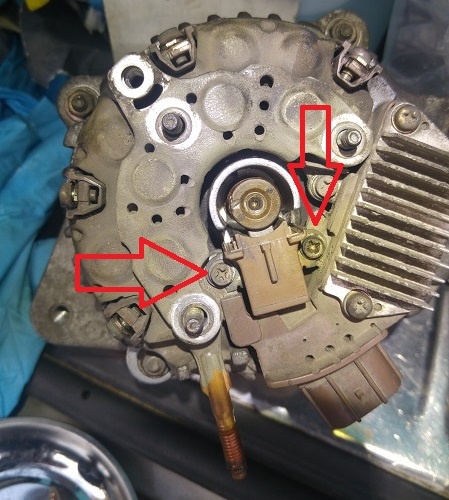

После того как защитный кожух снят откручиваем 2 винта под крестовую отвертку держат модуль щеток и вытаскиваем модуль

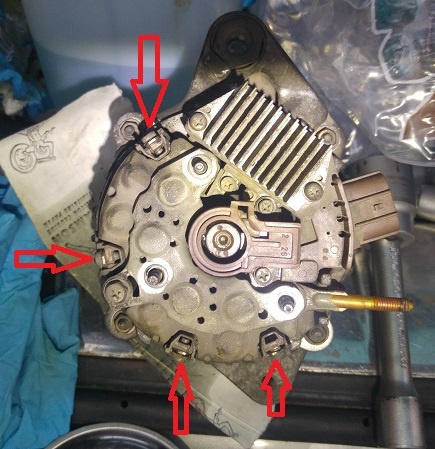

После чего откручиваем 4 винта под крестовую отвертку по периметру и один винт на 10 который держит диодный мост после чего снимаем диодный мост

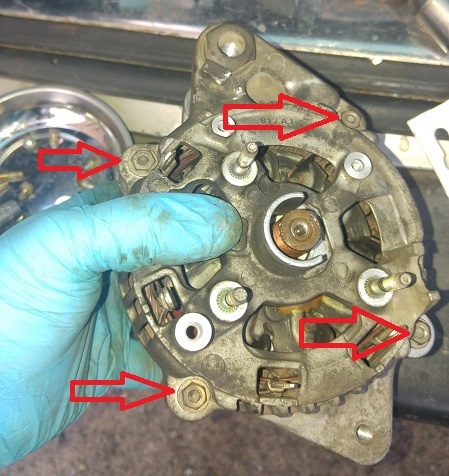

Откручиваем 4 гайки на 10 по периметру гены, после чего гена разбирается на 2 части, при этом передник подшипник остаётся в корпусе гены, а якорь сидит на заднем подшипнике и задней части корпуса гены

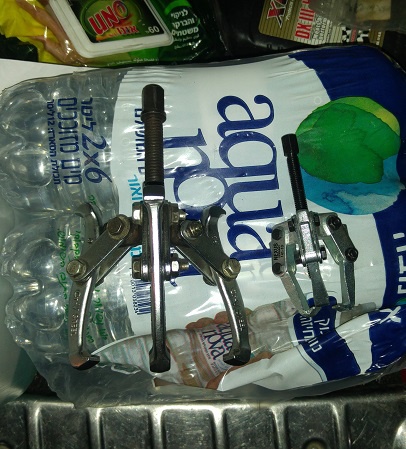

3х ножным съёмником выпресовываем якорь из задней части корпуса гены при этом подшипник остаётся на валу «якоря», затем более маленьким 3х ножным съёмником снимаем подшипник с вала якоря (размеры заднего подшипника 25х15х11)

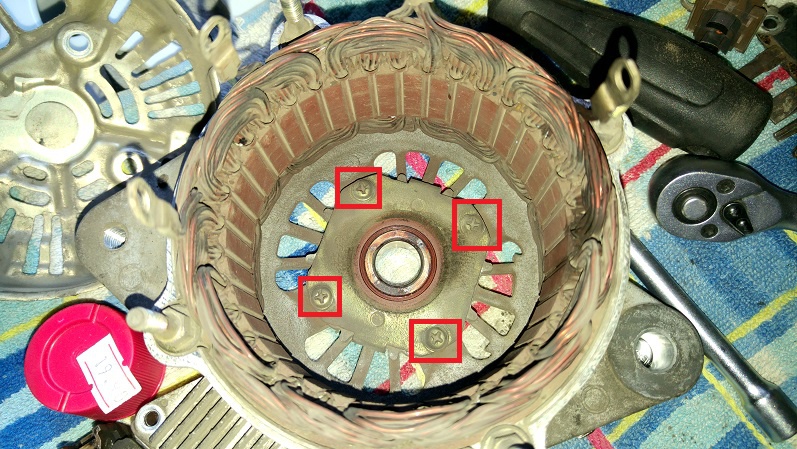

Откручиваем 4 винта из передней части корпуса гены и снимаем стопорную пластину

Затем выпресовываем старый передний подшипник и запрессовываем новый (размеры переднего подшипника 42х15х13мм). Посадочное место обязательно надо смазать солидолом, запрессовать можно с помощью молотка и головки на коротком удлинителе, стучать только по внешней обойме подшипника!

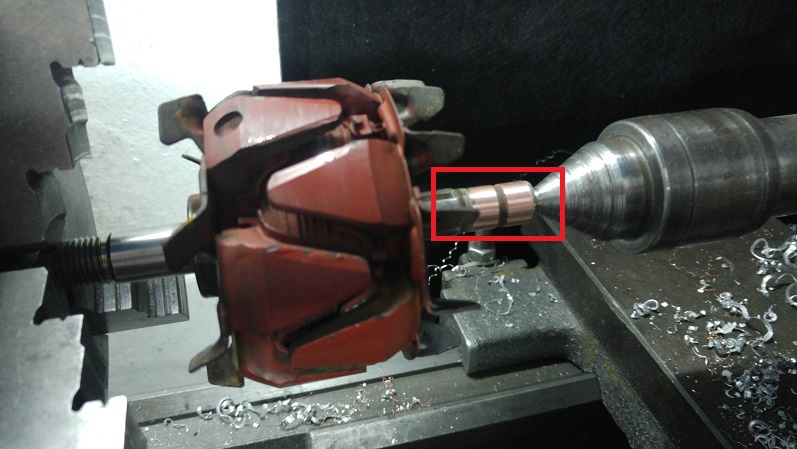

Если есть надобность то «якорь» протачиваем на токарном станке в данном случае я снял 25 соток

Щетки перепаиваем (осторожно следите за пружинками которые находятся под щетками я одни искал минут 20:)))) Размер щеток 7х5х20мм

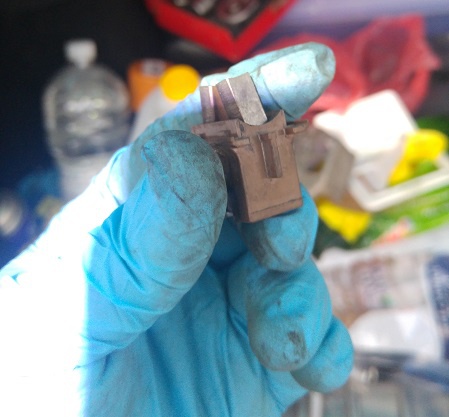

Старые щетки

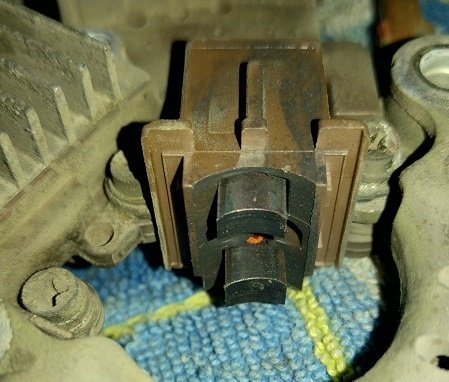

Новые щетки

Аккуратно запресовываем подшипники смазав посадочные места солидолом и собираем в обратной последовательности.

После сборки обязательно покрутить гены за вал он должен крутится легко и не принужденно

Ставим на машину, ставим ремни, заводим машину и проверяем зарядку в нашем случае она была 13.37 V а значит гена снова в строю и работает как полагается!

И так ремонт обошелся:

  1. 38$ 2 ремня привода навесного оборудования
  2. 13$ щетки генератора
  3. 11$ 2 подшипника Koyo с размерами 35х15х11 задний и 42х15х13 передний

В место:

  1. 185$ восстановленный гена
  2. 45$ Работа снять поставить
  3. 38$ 2 ремня привода навесного оборудования

Вот такая арифметика

Надеюсь что было интересно и полезно

Всем Всех благ и ровных дорог
