Своими руками: Передняя подвеска:6. Окончательная сборка ВАЗ-2107

Итак, разобрал переднюю подвеску, заменил шаровые опоры и сайлентблоки, разобрался как поменять пружину и амортизатор, пришло время собирать подвеску обратно.

Для этого нам понадобятся:

  • ключи на 6, 13, 17, 19, 22
  • молоток, отвертка, монтажная лопатка
  • стяжка пружин центральная
  • домкрат
  • динамометрический ключ
  • консистентная смазка, изолента

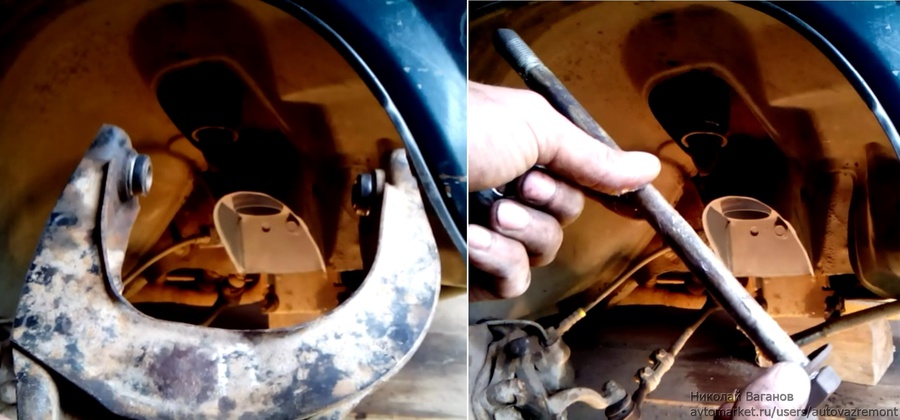

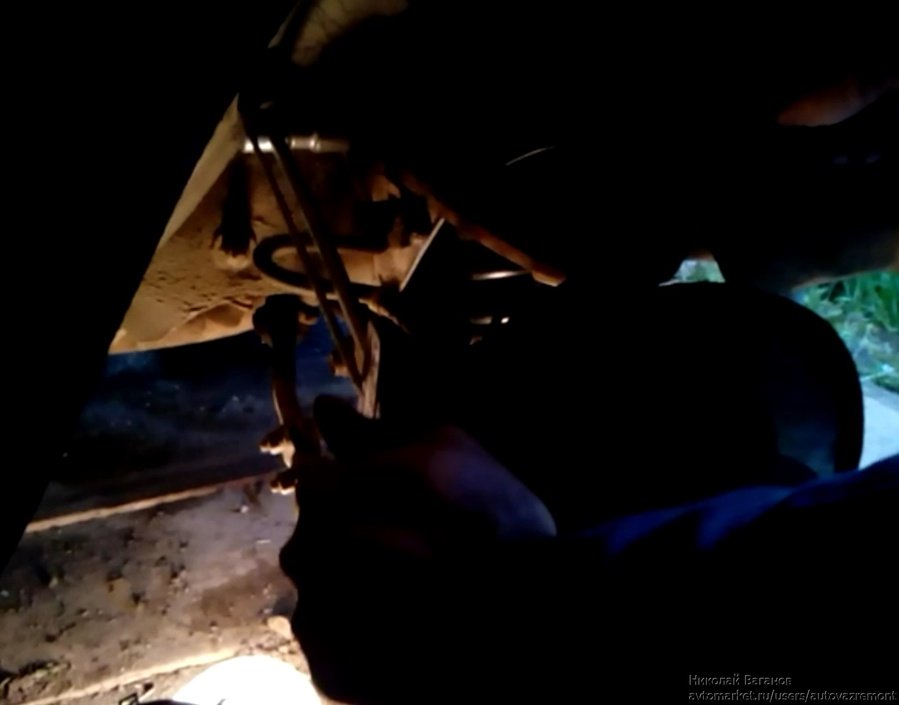

Сначала установим верхний рычаг на место, так как потом легче установить нижний, чем наоборот. Предварительно смазываем ось рычага литолом, чтобы защитить от коррозии и прикипания, ставим шайбы выпуклой стороной наружу, и не забываем про болт крепления бампера.

Затягиваем слегка гайки сайлентблоков, чтобы рычаг свободно ходил по месту — окончательную затяжку будем проводить только после полной сборки.

Затем устанавливаем нижний рычаг, смотрим чтобы шайбы регулировки развала были на месте, если хоть одна потеряется, придется заново делать развал.

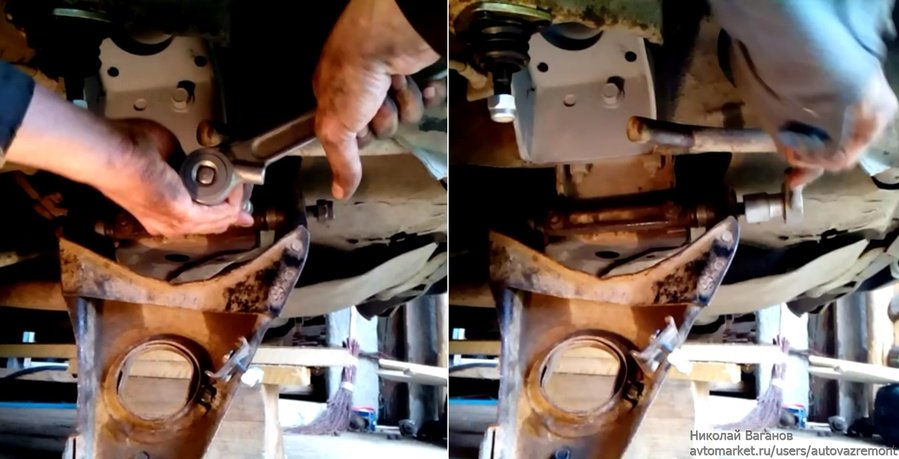

Затягиваем болты крепления оси рычага к поперечине моментом 8,0 кгс*м как указано в руководстве. Для его контроля воспользуемся динамометрическим ключом. Также надеваем шайбы отбортовкой наружу и слегка затягиваем болты сайлентблоков.

Теперь надеваем палец верхней шаровой на поворотный кулак ступицы и затягиваем, поверхность пальца также смазываем от закисания. Момент затяжки — 10,0 кгс*м.

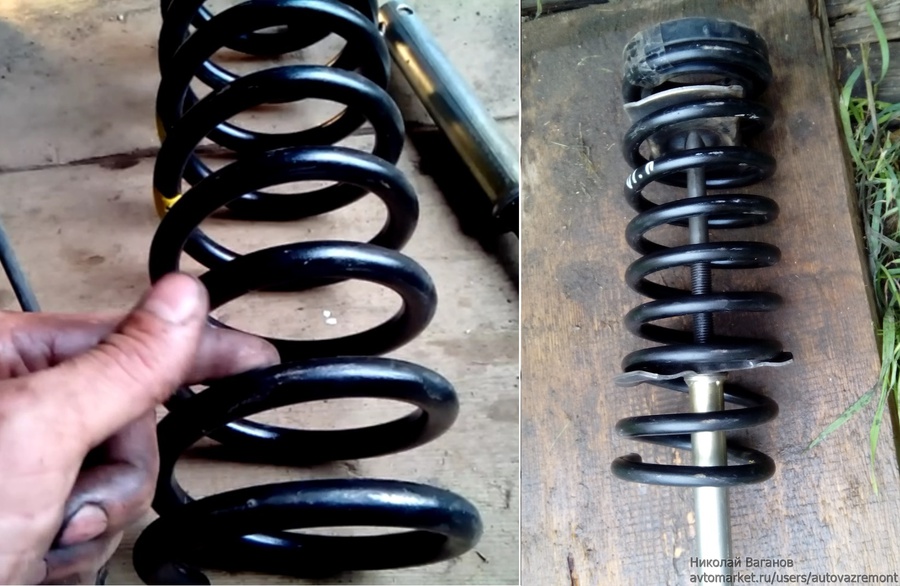

Можно устанавливать новую пружину. Для этого воспользуемся центральной стяжкой, купленной заранее, на верхний конец надеваем новую резиновую подушку по месту, фиксируем ее скотчем.

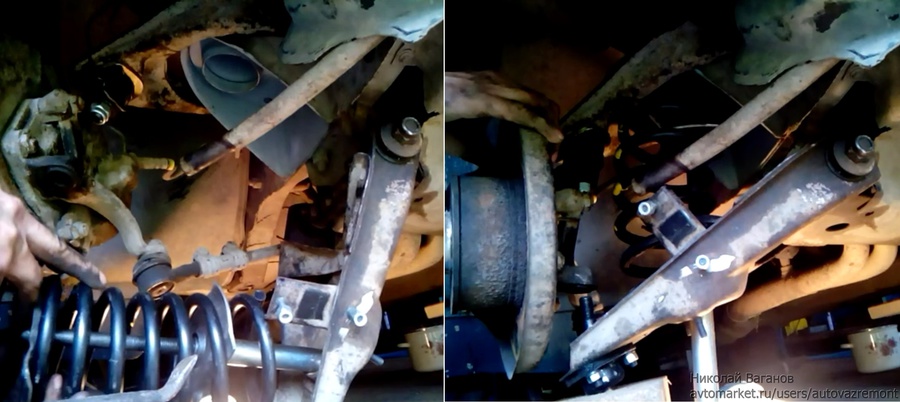

Заводим между рычагами, ориентируем нижний конец по чашке и соединяем нижнюю шаровую со ступицей, затягиваем необходимым усилием. Снимаем стяжку.

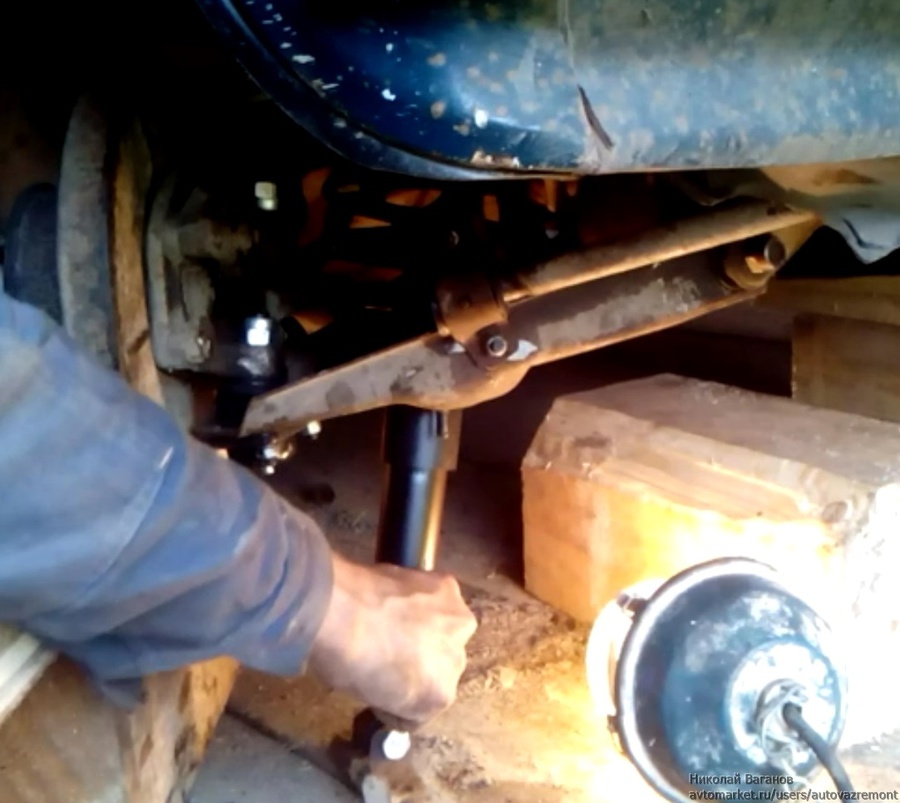

Теперь можно устанавливать новый амортизатор. Предварительно его прокачиваем, затягиваем верхнюю гайку с усилием 3,3 кгс*м, нижние — 6,0 кгс*м, главное — не оборвать шпильки, но об этом в следующий раз.

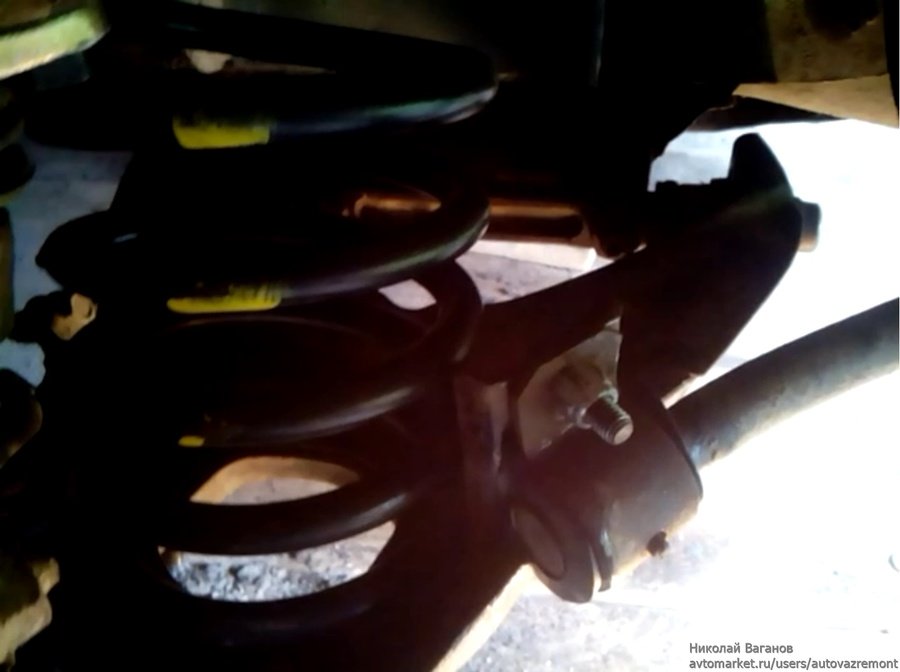

Затем заводим конец стабилизатора за шпильку, надеваем новую подушку и фиксируем к рычагу скобой, чтобы бобышек торчал из отверстия.

Затягиваем моментом 1,8 кгс*м, тут опять, главное, не перетянуть и не сорвать шпильки.

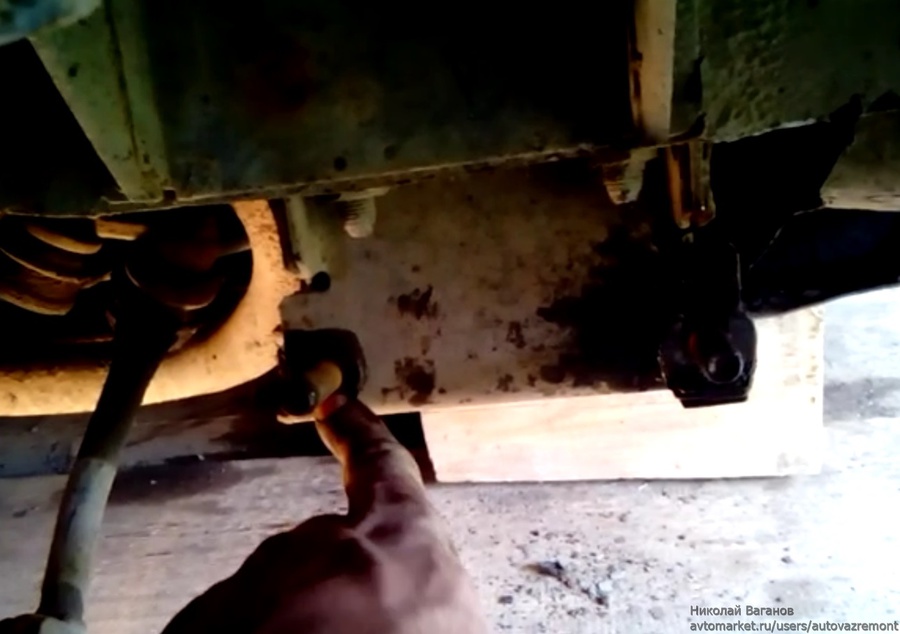

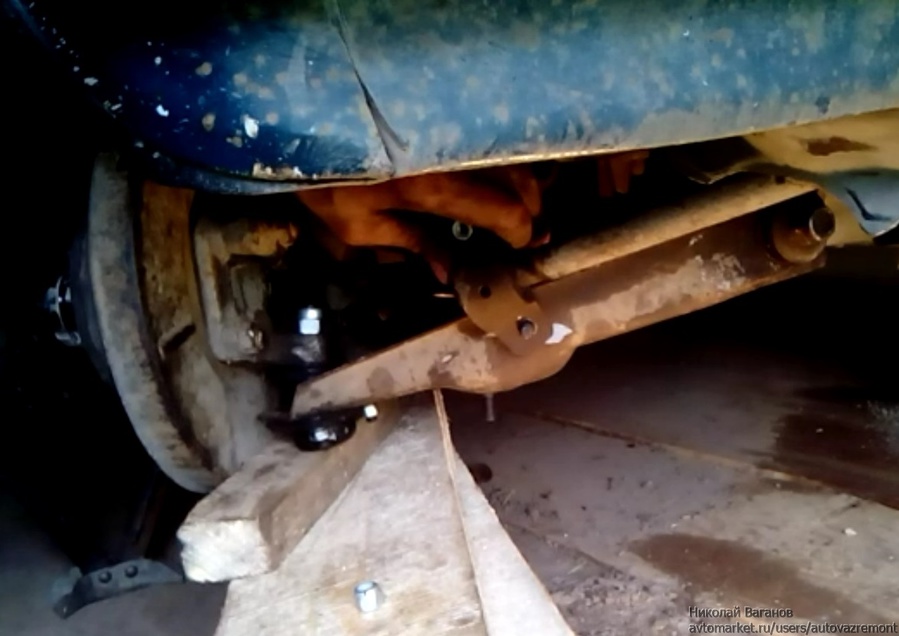

Подвеска полностью собрана. Теперь переходим к важному моменту — затяжке сайлентблоков. Затягивать их следует под нагрузкой массы автомобиля, как-будто он стоит на колесах. Для этого под ступицу подкладываем деревянную чурку и доски и опускаем машину с домкрата.

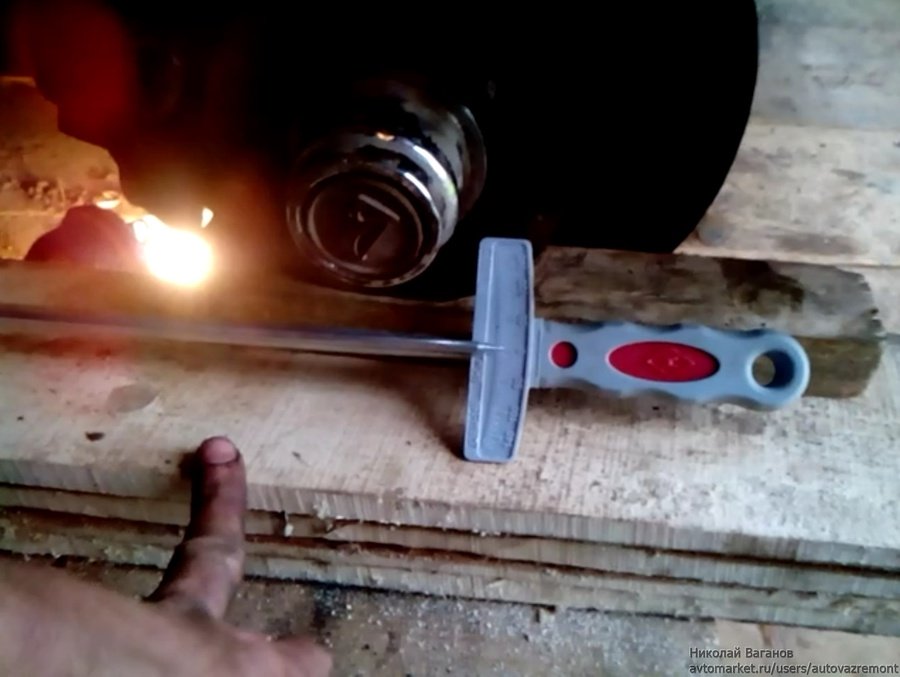

На переднее место кладем груз, имитирующий вес человека, килограммов 50-80, у меня нашлись 2-х пудовая гиря, пресс-тиски и пара сырых бревен. Затягиваем моментом 9 кгс*м для верхнего и 10 кгс*м для нижнего рычага динамометрическим ключом.

Одеваем колеса и едем на сход-развал — кстати, из-за новой пружины он немного изменился и пришлось подкладывать шайбы.

Посчитаемся:

Итого: 5520 р.

На сколько увеличился клиренс после замены пружин, амортизаторов и сайлентблоков я уже писал ранее. Через определенный пробег снова вывесим авто и проверим затяжку гаек, а после усадки новой пружины, заново перетянем сайлентблоки и замерим дорожный просвет.

Подписывайтесь! Удачи на дорогах!
