Ремонт/ТО: Операция "Возрождение"
Всем привет.
Мне хотелось бы рассказать о том как я и мой Папка за в сбродное от работы время не напрягаясь заменили картридж турбины, заменили МСК клапанов и перебрали двигатель на его Renault Megane II 1.5 dCI 2006 года. Сразу хотелось бы сказать что будет достаточно технической информации и если кому то не интересно или есть мнение что дешевле сделать эту работу в сервисе и нет смысла ее делать дома большая просьба проходить мимо и не засорять ветку.
Немного про саму машины 100 сильный седан, 1.5 dCI мотор простой и надежный, трудится в паре с 4АКПП DP0 что в принципе та же AL4, средний расход топлива составляет 5.6л на 100км при 31км/ч средней скорости с постоянно включенным климатом. Машина после единственного хозяина который дела все ТО согласно регламенту (другими словами каждые 30к км). Куплена в августе 2015 года с пробегом 220к км на данный момент пробег составляет 271к км. При покупке машина масло не употребляла и ехала очень хорошо! После покупки ТО машине делалось делалось каждые 10к км масло 5w/40 синтетика Valvoline SynPower. Со временем появился масложор который увеличивался и увеличивался, и месяц назад было решено разобраться с масложором раз из на всегда.
Операция "Возрождение" началась :)

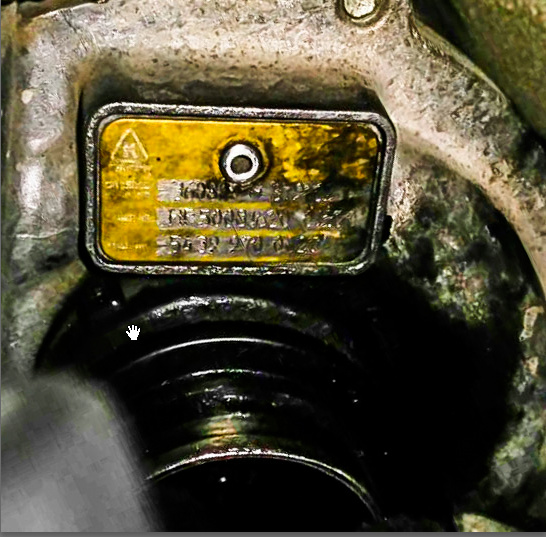

И так начали с турбины, скинув патрубки с интеркулера мы увидели что турбина гонит масло и было принято решение о замене картриджа турбины на новый или восстановленный. Вообще мы реально удивились что турба начала гнать масло на таком детском пробеге, А потом вспомнили что до того как машина попала к Бате то там делалось раз в 30к км :( И так с чего начинается любой большой ремонт? Правильно, с парт номера и так парт в данном случае выбит на шильдике который прикреплён на компрессорную "улитку". После чего начали выяснять сколько будет что стоить.
Узнав цены в Израиле решено было проверить EBAY, потому как платить 3500 шекелей (55000 рублей) за восстановленный картридж и еще 1500 шекелей (23500 рублей) за снять поставить, это на наш взгляд грабеж средь бела дня. Заказали картридж с парт номером 5439 998 0027 Литовской фирмы Nerings 650 шекелей (10 200 рублей)пересылка с помощью DHL, через 5 дней картридж благополучно приехал в Израиль еще 537 шекелей (8400 рублей) составили налоги и разрешение министерства транспорта на ввоз запчастей для личного пользования (все это сделали в DHL мне не надо было никуда бегать за это им огромное спасибо).
Кроме этого было принято решение поменять МСК клапанов и заменить пластиковый патрубок который идет от интеркулера к впускному коллектору (парт номер 8200 208 708) потому что он был сломан и проколхожен предыдущим хозяином. МСК производства Вити Рейнза стоили 80 шекелей (1200 рублей), а патрубок был только оригинал за 400 шекелей (6250 рублей). По дороге пришлось почистить клапан EGR почему пришлось? об этом далее :)

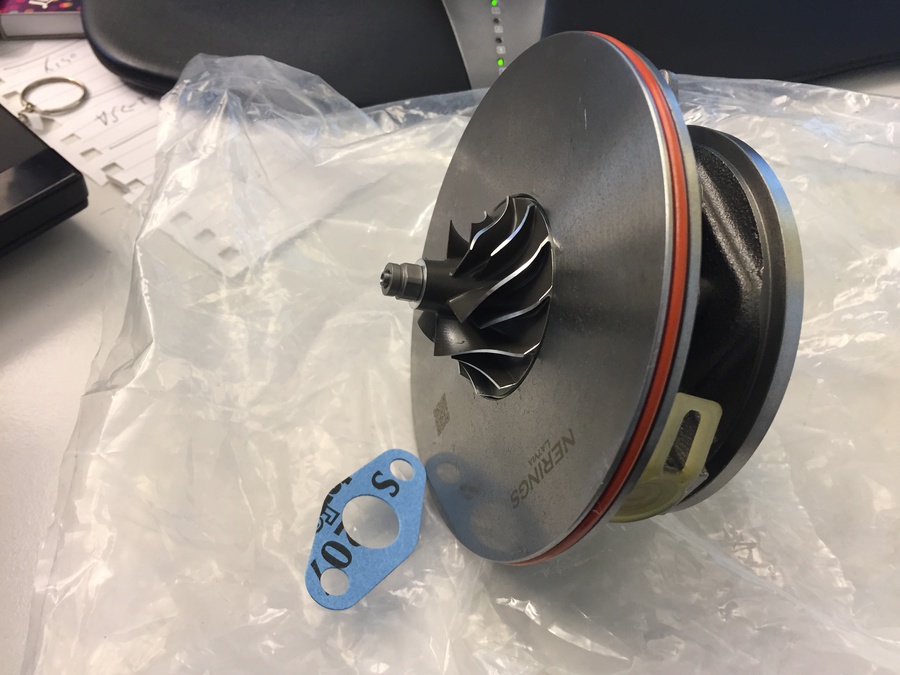

Новый картридж

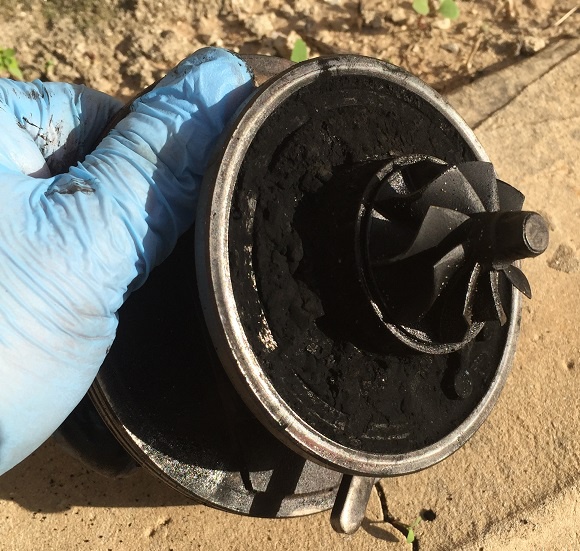

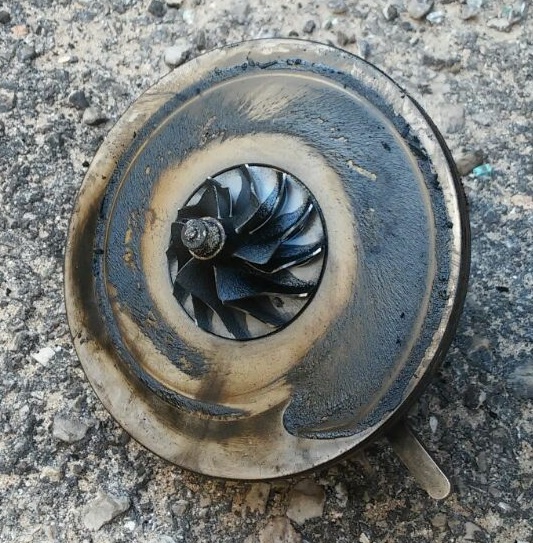

Старей Картридж имел люфт около 1.5 -2 мм

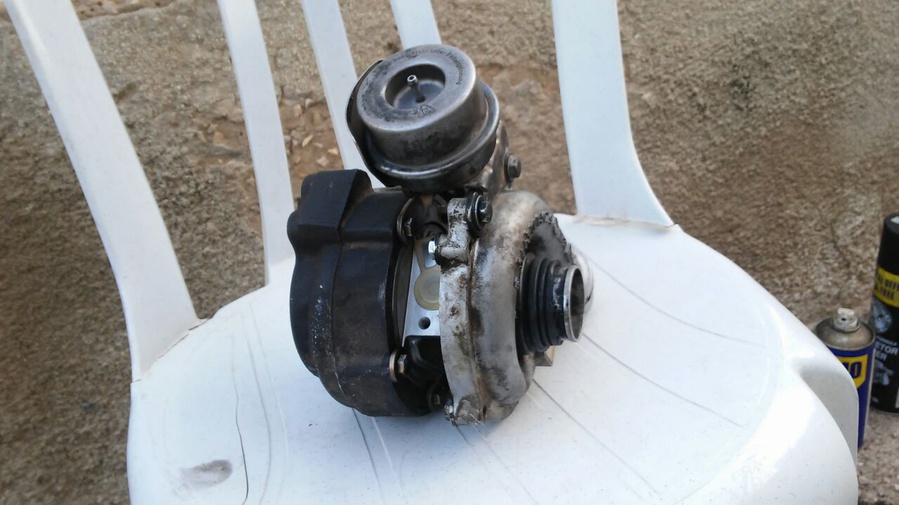

Собранный турбо-компрессор с новым картриджем
Специально для замены МСК Батя на работе в свободное время сделал рассухариватель
И съёмник с цанговым зажимом для МСК с обратным молотком. Противоположная часть съёмника выполняет роль оправки для установки МСК на направляющую втулку.
МСК меняли вместе, семейным так сказать подрядом: Батя сжимал пружину, а я был ответственным за извлечение и позже установку "Сухариков" работа ответственная не дай бог... но обошлось все поставили назад "сузари искать не пришлось :). Клапанная крышка встала на место на новую прокладку от того же Вити Рейнза.
После того как все собрали и завели машину она отказывалась ехать ну как бы вообще только дымила диким черным дымом... Твою дивизию, проверили все вроде все нормально. Цепляем комп для проверки и получаем ошибку EGR клапан - обрыв электро системы... КАРАМБА :(((( Начинаем проверять все и вся все нормально и все прозванивается, вот так мы и решили почистить сам клапан, сняли его а там... мама не горюй, сажи вагон и маленькая тележка, к тому же сам клапан заклинен в открытом состоянии. Стало ясно почему машина дымила как невменяемая... Клапан с трубой отмокали в бензине 4 часа... после чего щеточкой были почищены и поставлены обратно.
После того как поставили клапан EGR обратно на своё законное место и собрали все обратно, цепляем комп, делаем диагностику... Слава богу ошибок нет. Заводим машину даём немного газу и... дымить как паровоз густым чернющим дымом с запахом не сгоревшей солярки... "Абордажный лом тебе в оч%ъ$", выругался батя, я тоже высказал своё недовольство во всем известной форме. Решили обдумать наше положение за чашкой кофе... Спустя 10 минут и Н-ое раз почесывания головы и лба, решили проверить еще раз все соединения. И буквально через минуту мы увидели что пластиковая труба (чтоб она была здорова) которая идет от интеркулера к впускному коллектору лопнула в месте крепления хомута... Открываю "лапать", программа TECDOC (каталог не оригинальных зап частей с оригинальными номерами) находим парт номер этой трубы (упоминался выше). После того как парт номер был на руках звоню своим друзьям и заказываю это самую злосчастную трубу. Заказал в 8:00 в 13:34 мне позвонили и сказали что труба эта уже в магазине и я ее могу забрать. Этим же вечером деталь встала на своё законное место
Как мы видим старая труба подверглась ампутации нижний части по неизвестным причинам. .
Если подогнать итог то проделанная работа это:
Снять/поставить турбину - 1500 шекелей (23500 рублей)
Поменять МСК клапанов еще - 800 шекелей (12500 рублей)
Снять/поставить и помыть клапан EGR - 600шекелей (9500 рублей)
Заменить трубу идущую от интеркулера на впускной коллектор - 150 шекелей (2400 рублей)
-------------------------------------------------------------------------------------------------------------
Итого если бы машину делали в гараже то ТОЛЬКО за работу мы должны были бы заплатить: 3050 шекелей (47900 рублей). А так получилось бесплатно, ИМХО очень не кислая зарплата за 4 дня работы.
Затраты на запчасти:
Картридж турбины Nerings (Парт номер 5439 998 0027 стоимость 1187 шекелей (18 600 рублей))
МСК Клапанов Victor Rainz (Парт номер стоимость 80 шекелей (1200 рублей) )
Патрубок нагнетаемого воздуха после интеркулера (Парт номер 8200 208 708 стоимость 400 шекелей (6250 рублей))
------------------------------------------------------------------------------------------------------------------------------------------
Итого: 1662 шекеля или 26050 рублей или 408 Евро. Реально сэкономили только на картридже 2313 шекелей (36320 рублей) что тоже не может не радовать.
Исходя из всего этого можно сделать один вывод: турбину боятся не надо. Турбина прошла 270к км, а это больше чем многие пробегают за 10 лет, а если бы предыдущий владелец с самого начала проводил замены масла не позднее 15к км (желательно 10к км), то турбина бы до сих пор ходила бы на ура. Что в свою очередь говорит о том что сами турбокомпрессоры очень надежный узел и то что машина с турбо двигателем ИМХО влиять на покупку не должно.
Прошло 2 недели, расход масла уменьшился что однозначно радовало, но не не исчез полностью, поэтому стало окончательно понятно что масло съёмным кольцам пришел конец и требуется хирургическое вмешательство. Вопрос оставался один где делать машину, поскольку в доме где живет Батя начали делать косметический ремонт и въезд на стоянку закрыт из соображений техники безопасности. Решение как всегда в нашей семье было не совсем стандартное... Переговорив со своим начальством Батя получил разрешение делать машину во внешнем боксе его работы!!! Единственное надо было натянуть брезент над машиной потому что бокс не крытый, что и было сделано. Ремонт делать было решено в свободное от работы время.
Воскресенье (первый день рабочей недели в Израиле) машину загнали в бокс, а вечером того же дня поставили на стоики которые были куплены ранее и описаны здесь (http://avtomarket.ru/journal/Peugeot/307/35708/) и успели скинуть всю электрику с ГБЦ.

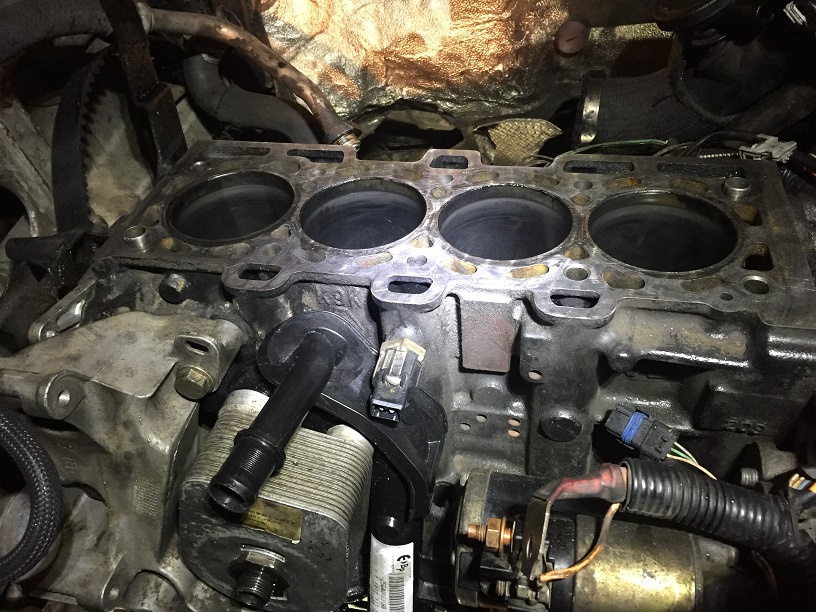

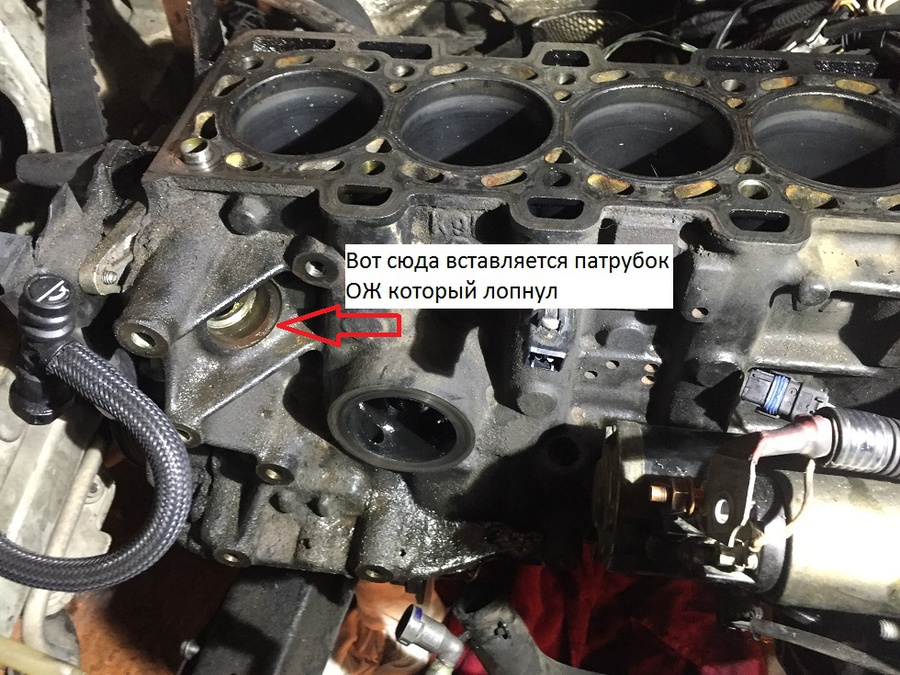

Понедельник - сняли ГБЦ, генератор, компрессор кондея, корпус масляного фильтра и тепло-обменник масло-ОЖ ДВС чтобы заменить лопнувший пластиковый патрубок ОЖ который соединяет радиатор и помпу ОЖ. Прокладка ГБЦ была матало-пакет с завода изготовителя. Почистили блок и ГБЦ и проверили плоскостность, после проверки плоскости блока и ГБЦ стало понятно что фрезеровать не надо ни одно ни другое все в заводском допуске. Так же заказали нужные зап части.

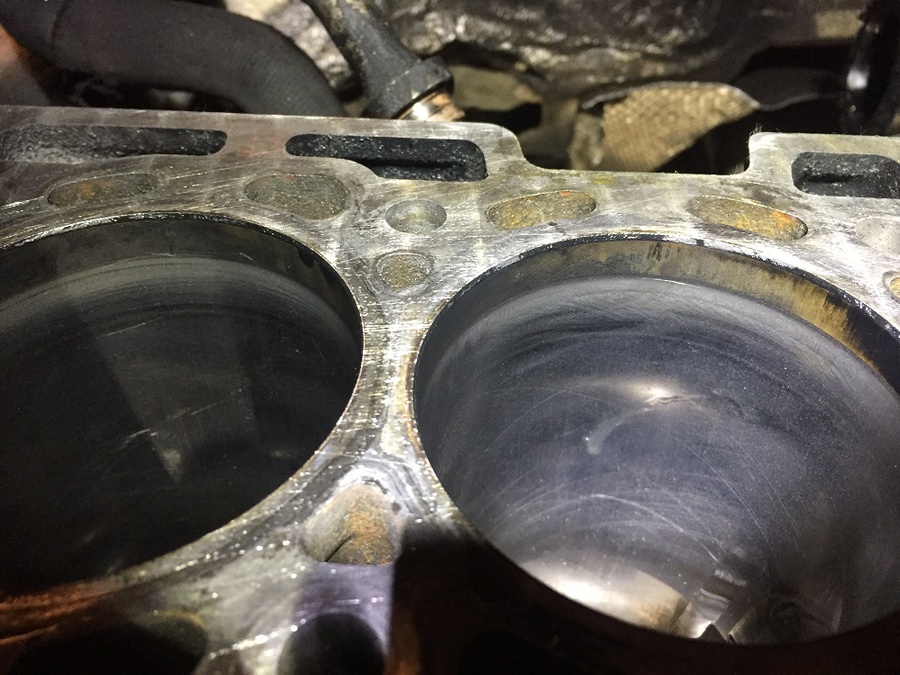

Остаток хона на цилиндрах

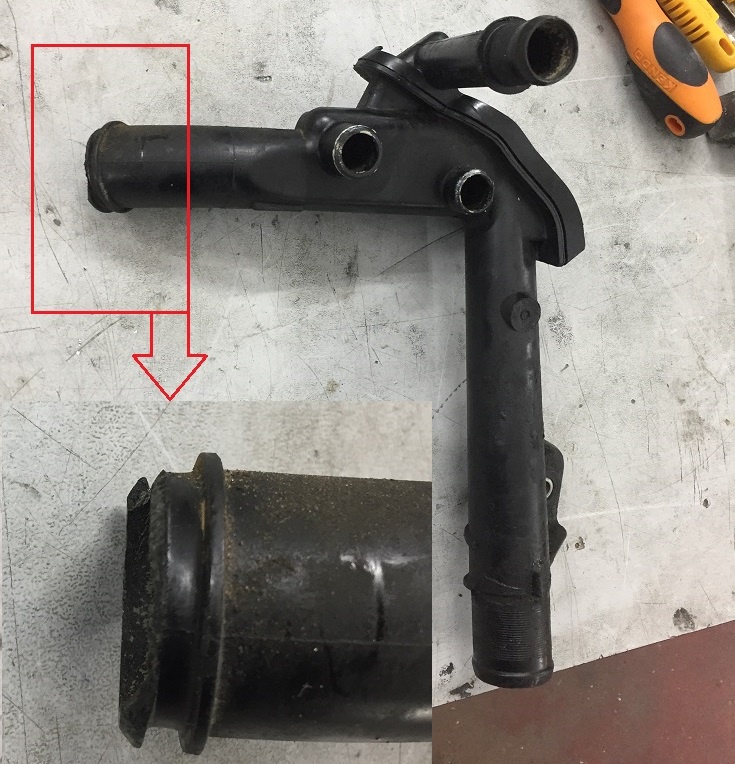

Вот он, виновник лишний работы

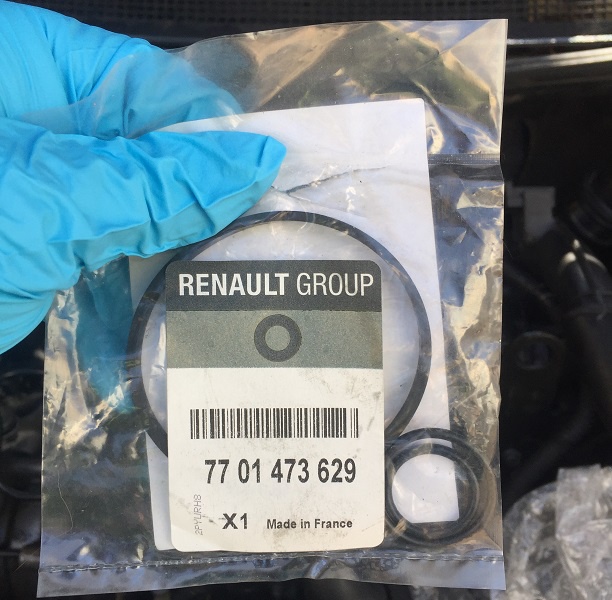

Вечером нам позвонили сказать что зап части пришли и из можно забирать. Было заказано: Поршневые кольца SM, Прокладка ГБЦ метало-пакет, болты ГБЦ, прокладка картера и прокладка клапанной крышки от Вити Рейнза, вкладыши шатунные, патрубок ОЖ, комплект прокладок корпуса масляного фильтра и тепло-обменника оригинал парт номер 77 01 473 629

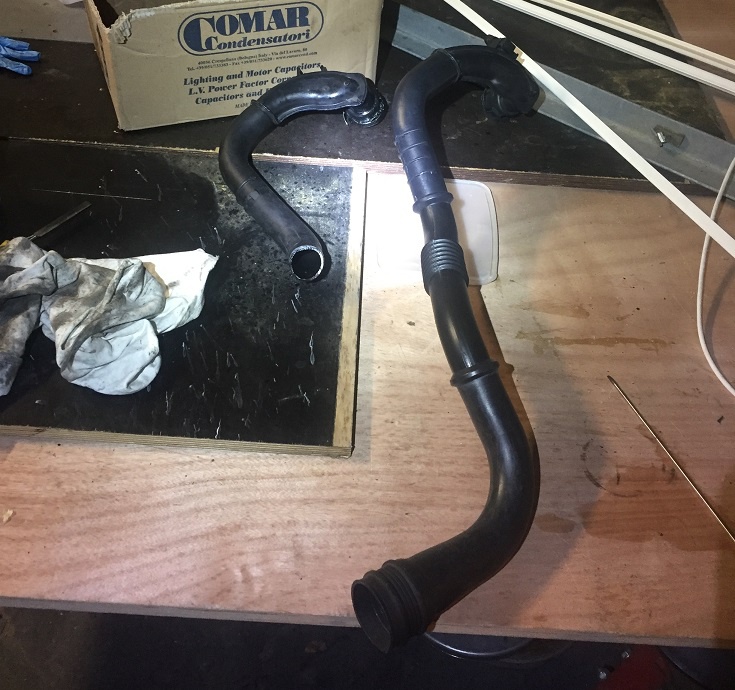

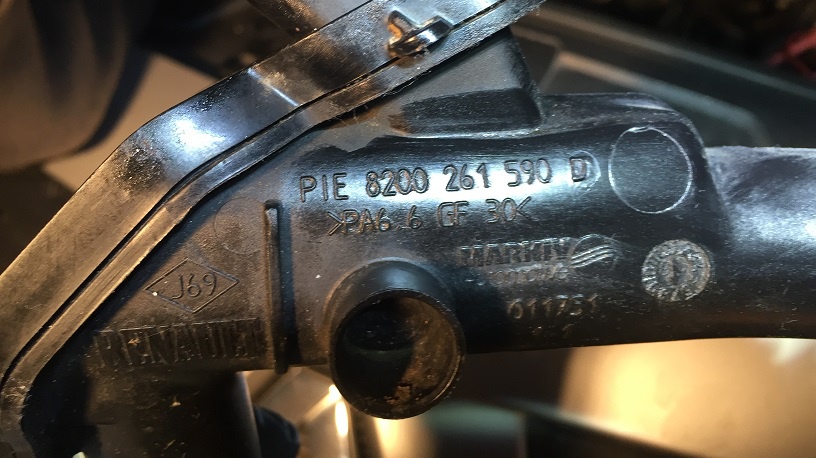

и злосчастный патрубок ОЖ оригинал 8200 261 590.
Стоимость деталей по отдельности не знаю но общая цена составила 1150 шекелей (~18200 рублей)

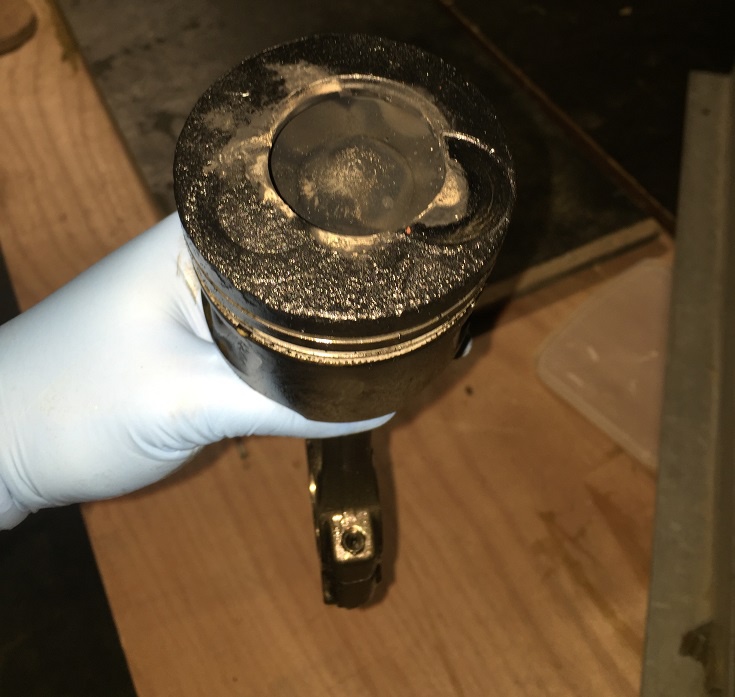

Вторник - Выдернули и почистили поршня (были очень грязные с огромным нагаром от масла) почистили поршня, сняли колечки как и ожидалось масло съёмные кольца были забиты полностью новые кольца имели более большие масло сточные отверстия.

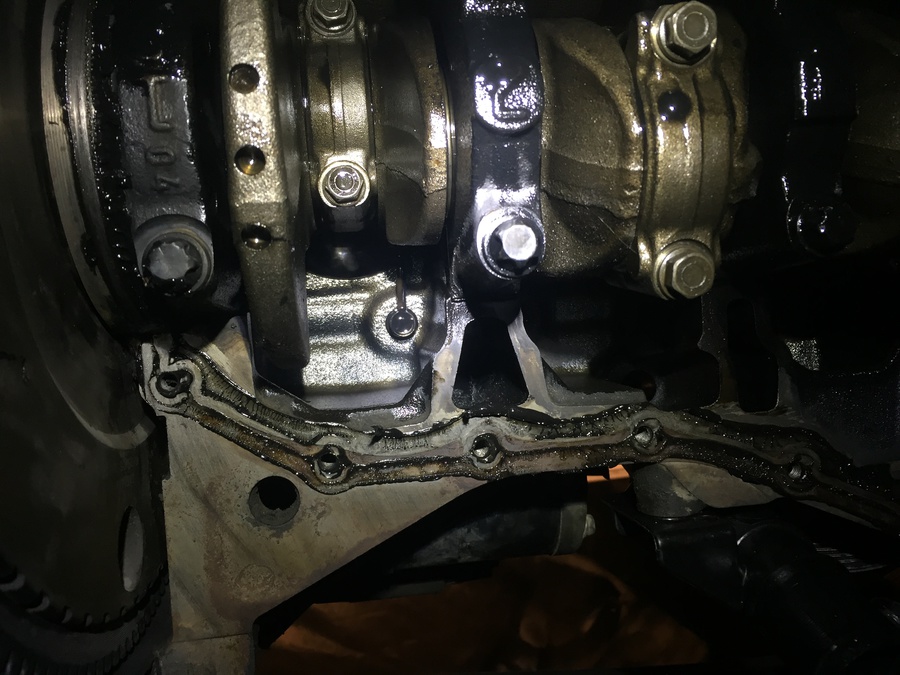

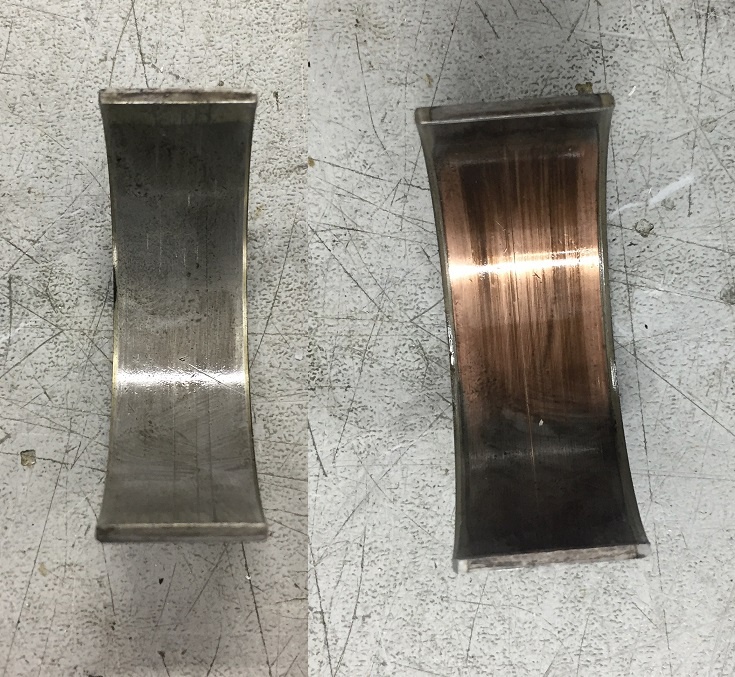

Вкладыши тоже были уже полностью изношены и требовали замены, в особенности был изношен верхний шатунный вкладыш.
Сам поршень имеет масляные каналы для охлаждения, а на самом блоке есть отдельные масляные форсунки на каждый цилиндр что тоже приятно удивило.
Проверили тепловой зазор новых колец, на первом компрессионном и масло съёмном зазор был в допуске, а вот с нижним компрессионным кольцом пришлось немного повозится и подогнать его тепловой зазор с 0.45мм до 0.7мм.
Тепловой зазор колец по книжке:
Верхнее компрессионное кольцо: 0.2 - 0.35мм
Нижнее компрессионное кольцо: 0.7 - 0.9мм
Маслосъёмное кольцо 0.25 - 0.5мм
Среда - Поставили поршня на место (затяжка 20н/м и доворот на 45градусов +- 6 градусов), поставили на место картер двигателя

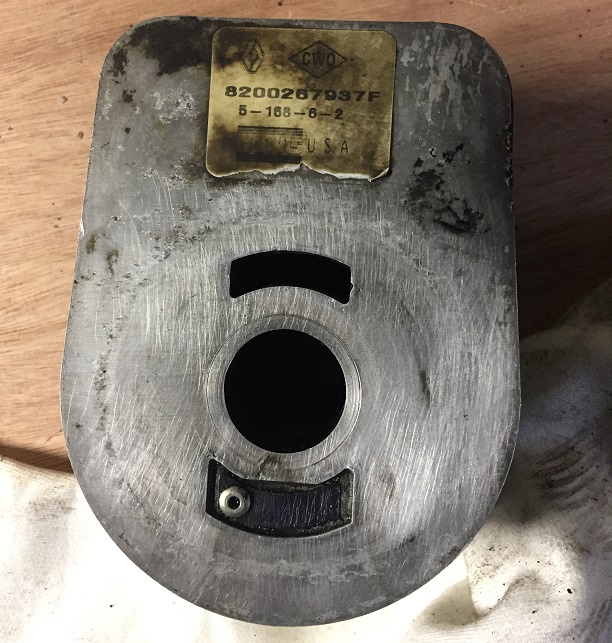

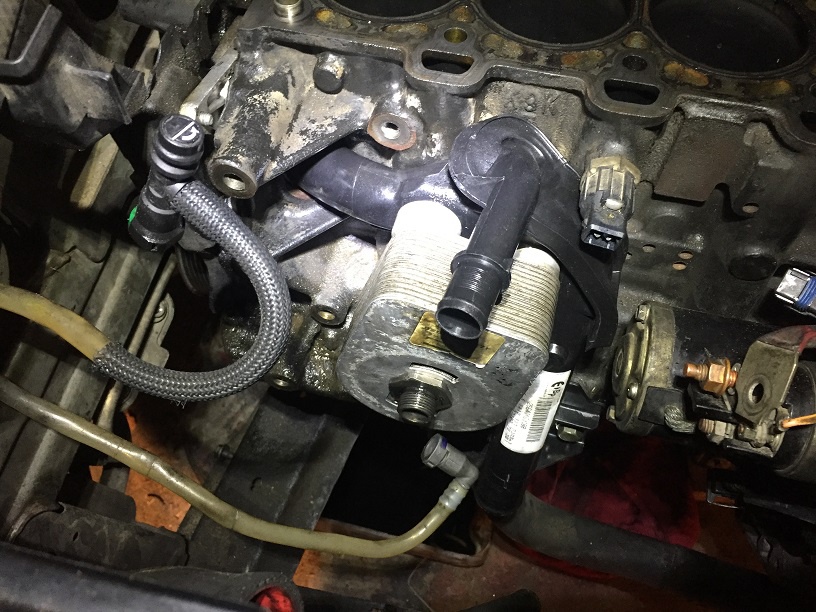

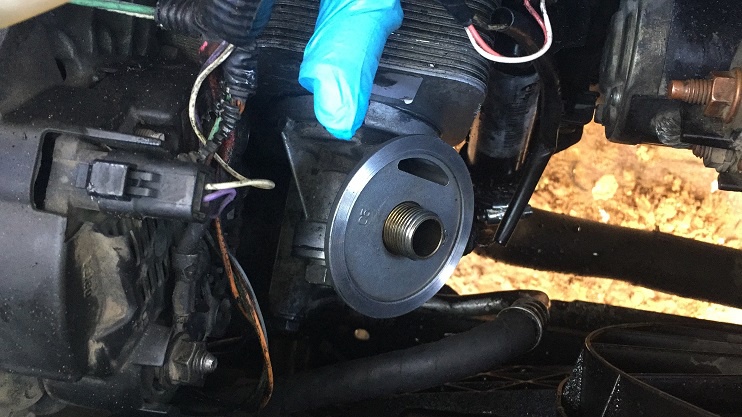

Четверг - Поставили на место патрубок ОЖ, корпус масляного фильтра с тепло-обменником масло-ОЖ ДВС,
гену, компрессор кондея, когда увидели с какой затяжкой надо тянуть ГБЦ стало понятно почему болты надо менять каждый раз: первая протяжка 20н/м, вторая протяжка 25н/м, третья протяжка доворот на 270 градусов +- 10 градусов (шаг резьбы 1.25), вернули на место всю электрику,
подключили все шланги, поставили ремень ГРМ, ну и собрали до конца машину
Сразу скажу что все винты/болты были почищены и смазаны, все отверстия были продуты сжатым воздухом
Сейчас машин ездит хорошо проблем нет расхода масла тоже нет все встало на свои места. из всего этого хочу выделить что ремонт был не трудоёмким, все в принципе достаточно удобно сделано хоть компоновка силовой установки очень компактная. Единственные 2 вещи которые приходят на ум это то что: для замены патрубка ОЖ надо снимать кондей и гену и то что для того чтобы снять картер надо отпустить немного подрамник с правой стороны. Но и одно и другое простояло на машине 10 лет и это первый раз когда туда потребовалось лезть так что принимать это как существенный минус я бы не стал. Короче говоря если есть желание, руки растут из нужного места и инструмент под рукой, то нет ничего что нельзя было бы сделать! Гайка как была шестигранной так и осталась шестигранной!!!!
Надеюсь было интересно и эта запись кому нибудь поможет в будущем.
Всем добра и удачи на дороге!!!
