Поломка ВАЗ ВАЗ 210630 (1987 г.)

12 июля 2017 → пробег 3384 км

Электрика

всем привет. Решил починить контрольные лампы приборов (подсос и ручник). Обнаружил, что провод кнопки ручника запитан под +, а не под - как обычно должно быть. В итоге, на лампу идет 2 + провода и соответственно она не горит. Еще одним сюрпризом есть то, что когда ставишь машину на ручник, кнопка замыкает масу, а в данном случае + падает на масу (с вкл зажиганием) и садится АКБ.

К кнопке подходит розовый с черной полосой провод, но я никак не могу его найти под панелью. Мож кто подскажет, куда он может быть подключен. P.S. При замере напряжения зажигание было включено, контрольной лампы ручника в гнезде не было.

Устранена

1
Нравится!
Мне нравится!
Комментарии1
НаВАЗ 210612 июля 2017 в 12:53

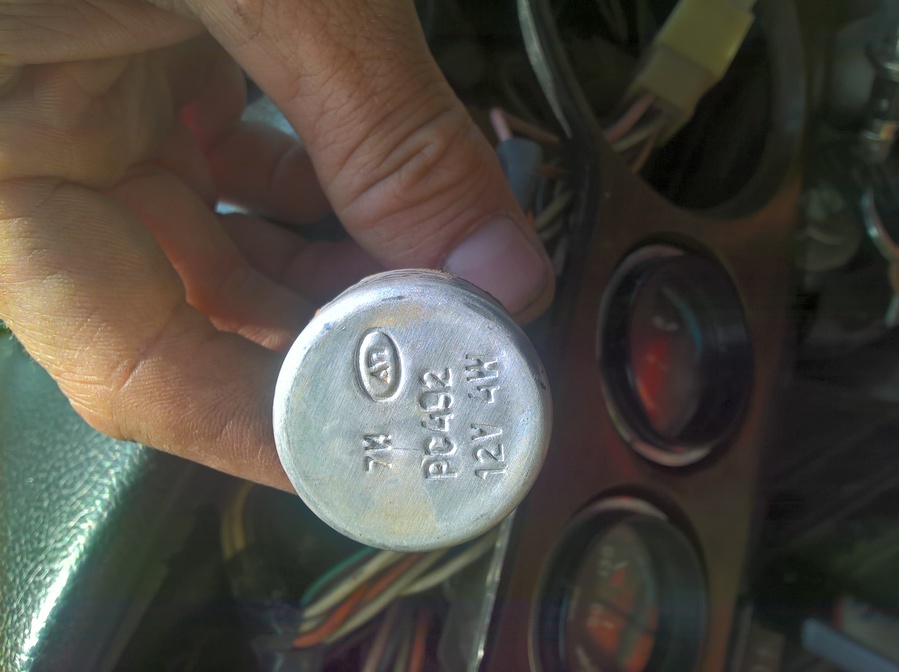

И так...Причина найдена.Провод кнопки ручника, идущий к реле прерывателю контрольных ламп РС492 был подключен к + клеме данного реле, и оттого через реле запитывался к +.Проблема решена переподключением проводов.мож кому пригодится правильное подключение. На фото провода уже стоят правильно.

всем спасибо)
