Автомобильный USB сканер ELM327 OBD2. Первый тест

У любого автолюбителя, имеющего автомобиль с инжекторным двигателем, регулярно возникает необходимость в его диагностике - загорается "чек", появляются проблемы с каким-либо датчиком, а то и вообще можно "встать" на трассе. А ездить в сервис по малейшему поводу бывает накладно. Однако, есть один выход - приобрести простенький китайский адаптер-сканер для самостоятельной диагностики, что я и сделал. Варианты Bluetooth или Wi-Fi-адаптеров отпали сразу из-за ненадежности соединения со смартфонами, да и функционал у них меньше, хотя они и дешевле. Поискав и почитав отзывы на Алиэкспрессе, выбрал подходящий USB вариант адаптера ELM327 версии 1.5 с чипом FTDI FT232RL.Вот его технические характеристики:

Предназначен практически для всех легковых автомобилей с 1996 года выпуска по настоящее время: Acura, Alfa Romeo, Audi, BMW, Cadillac, Chevrolet, Chrysler, Citroen, Daewoo, Fiat, Ford, Honda, Hyundai, Infiniti, Jeep, Kia, Land Rover, Lexus, Mazda, Mercedes Benz, Mini, Mitsubishi, Nissan, Opel, Peugeot, Renault, Saab, Ssang Yong, Subaru, Suzuki, Toyota, Volkswagen, Volvo, и других марок после доработки.

Поддерживает следующие протоколы OBDII:

ISO15765-4 (CAN)

ISO14230-4 (KWP2000)

ISO9141-2

J1850 VPW

J1850 PW

Исходящий протокол: RS232

Скорость передачи данных: 9600; 38400

Рабочее напряжение: 12V

Встроенная защита от перегрузки и перепадов напряжения.

Номинальная сила тока: 45 mA

После заказа посылка шла с отслеживанием около 2 месяцев, поэтому как только пришло извещение на e-mail, то сразу же забрал с почты.

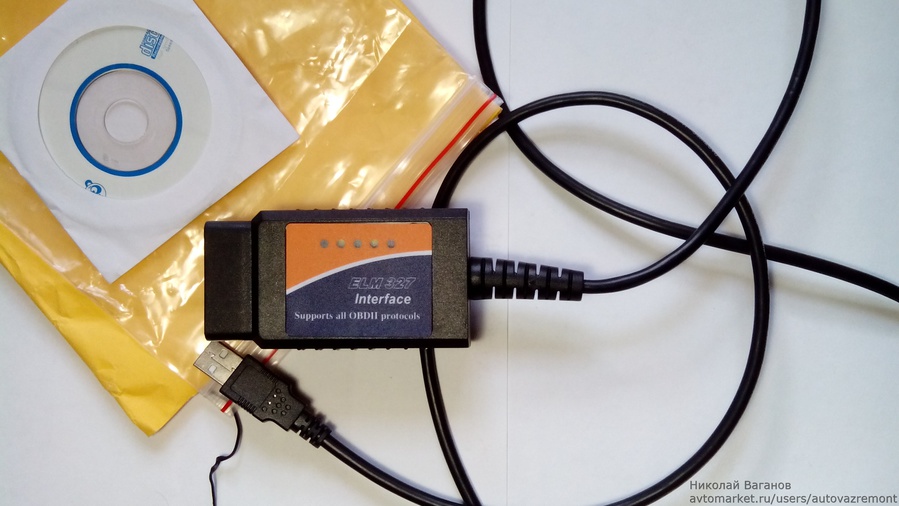

В посылке идет сам адаптер со шнуром и диск с драйверами и программами.

Данные на стикере совпадают с заявленными, собрано все тоже очень хорошо, не скрипит, пластик жесткий, кабель мягкий длиной около 1 м.

При подключении к ноутбуку драйвера загрузились автоматически из интернета, так что диск не понадобился. С интернета же скачал и установил бесплатную программу для диагностики на русском языке OpenDiagFree 1.4.

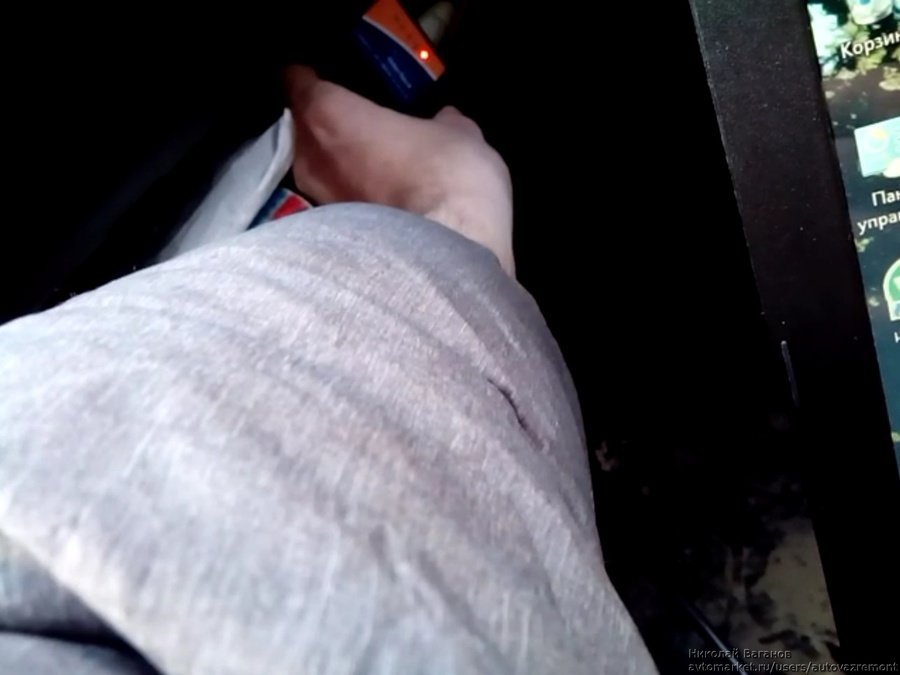

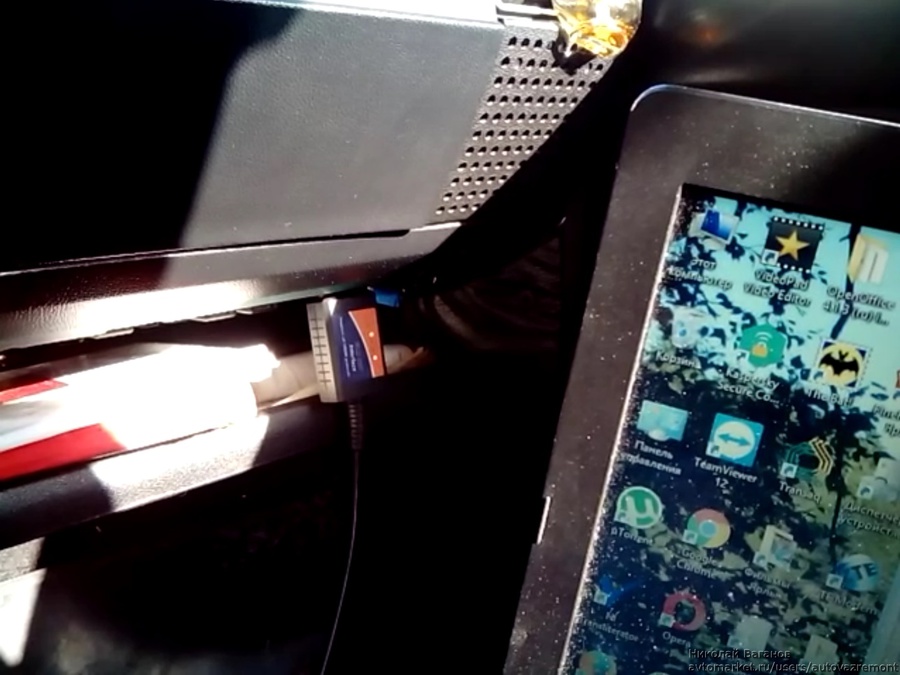

Теперь идем в машину и подключаем адаптер в диагностический разъем под бардачком, а шнур к ноутбуку - загорается светодиод.

Не забываем включить зажигание на автомобиле иначе устройство не найдет порт и соединения не произойдет.

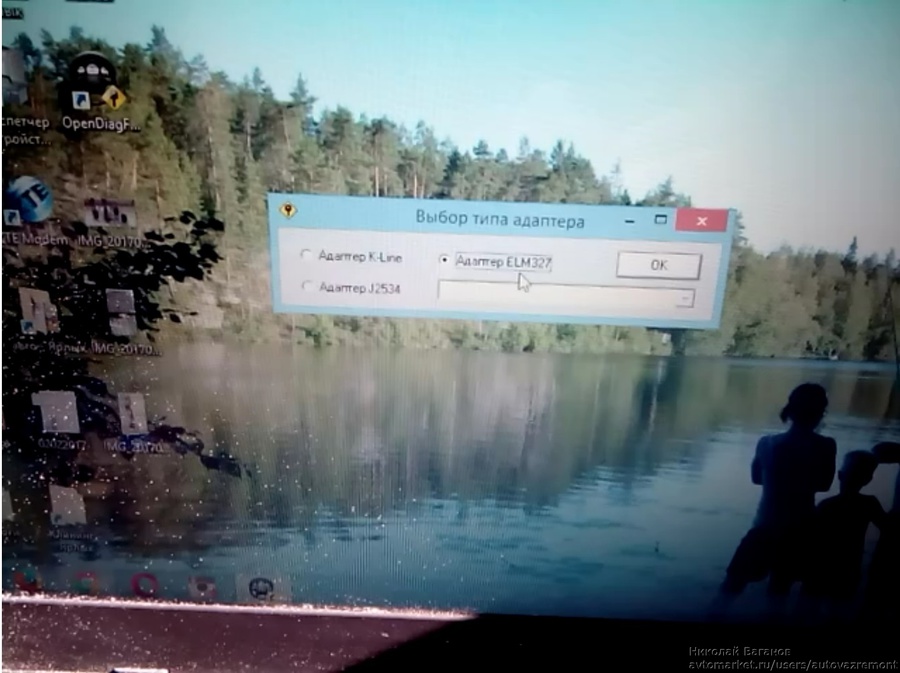

Открываем программу и видим окошко с выбором типа адаптера.

Выбираем "Адаптер ELM327" и нажимаем "ОК". Открывается заглавное окно программы. Ставим галочку "Определить доп.оборудование" и нажимаем вкладку "Определение комплектации".Запустится первичное считывание данных с ЭБУ, диоды на адаптере начнут подмигивать - значит все идет хорошо.

Как мы видим, после сканирования конфигурации, программа определила марку автомобиля Lada 1.6 литра, 8-клапанная; блок управления двигателем Январь 7.2 EURO2 от АВТЭЛ, его заводской номер и версию прошивки. Значит сканер работает. Дополнительного оборудования не обнаружено, да и на ВАЗ-2107 его и так нет.

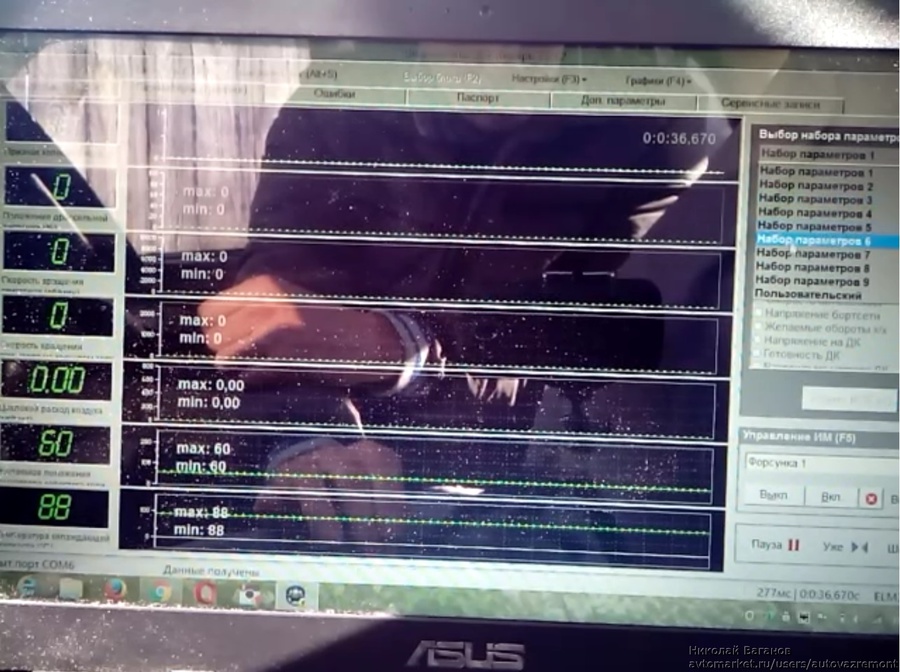

Теперь перейдем по стрелочке "Переход к диагностике блока". Выйдет основное рабочее окно с параметрами и графиками, отображающиеся в реальном времени.

Кроме пары показаний везде стоят нули, так как двигатель пока заглушен.

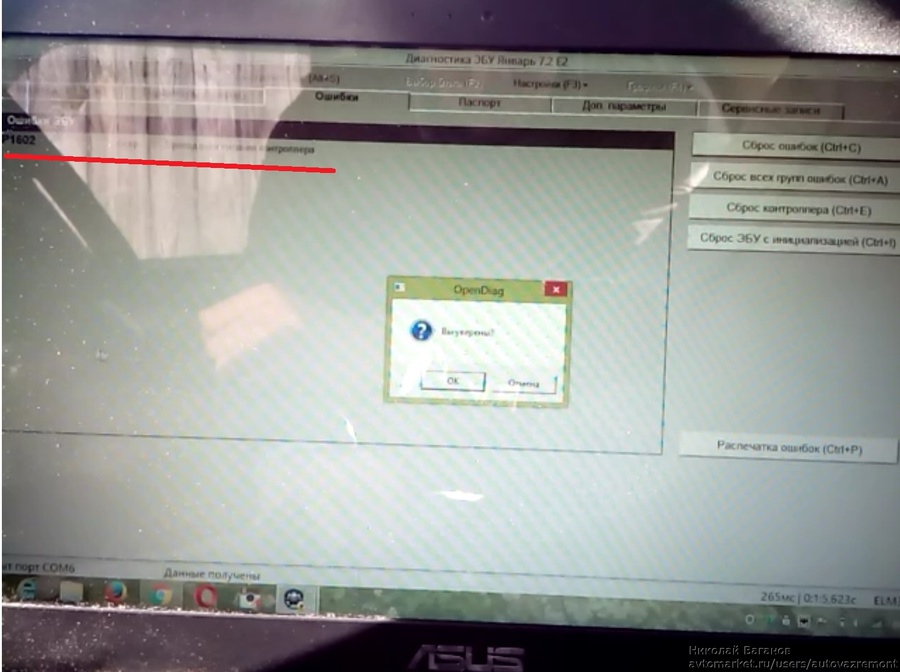

В нижнем левом углу мы видим показания температуры двигателя 88 С - еще не остыл после поездки. Теперь зайдем во вкладку "Ошибки", там видим только одну: "Ошибка 1602 - пропадание напряжения бортсети в контроллере". Видимо из-за того, что недавно снимался аккумулятор.

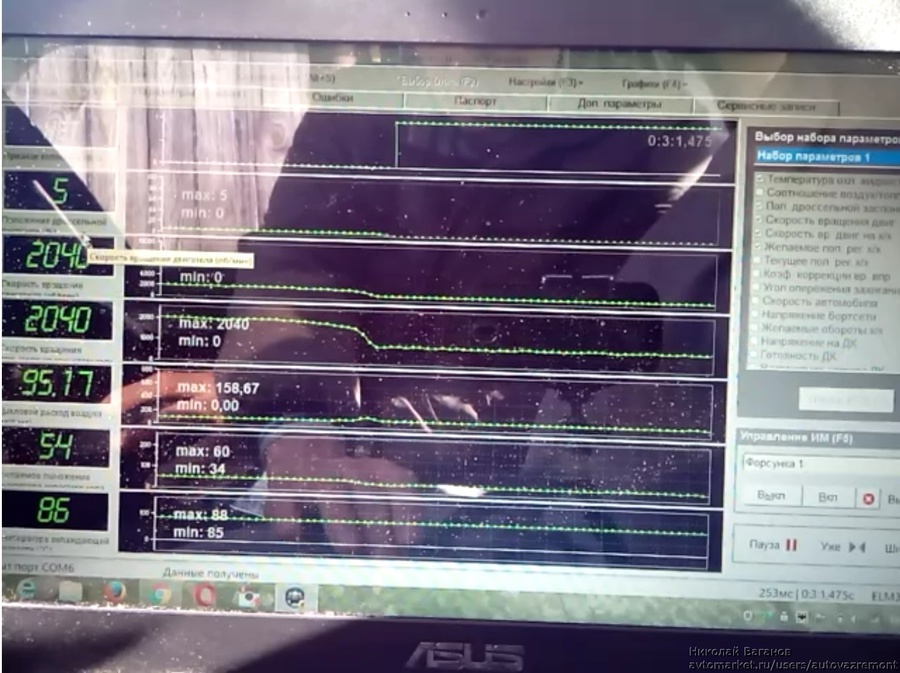

Нажимаем на "Сброс ошибок" и заводим двигатель - программа начнет выдавать показания работы датчиков. Обороты на холостом ходу 800-860, немного "плавают". Погазуем.

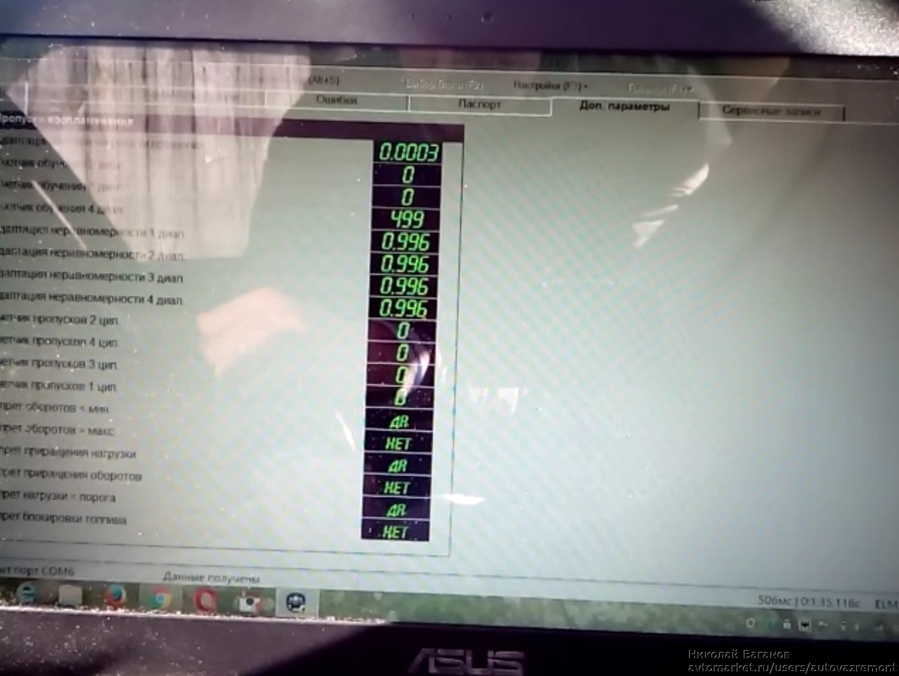

Как мы видим, показания изменяются, кривые графиков отображаются. Также, можно пройтись по другим вкладкам.

Ошибок так больше и не появилось, сканер работает отлично. Будем потихоньку разбираться..

Брал здесь.

Upd. Иногда сканер не может соединится с портом ЭБУ, возможно срабатывает иммобилайзер или сигналка, попробуйте включить-выключить зажигание и сигнализацию, и повторить соединение.
