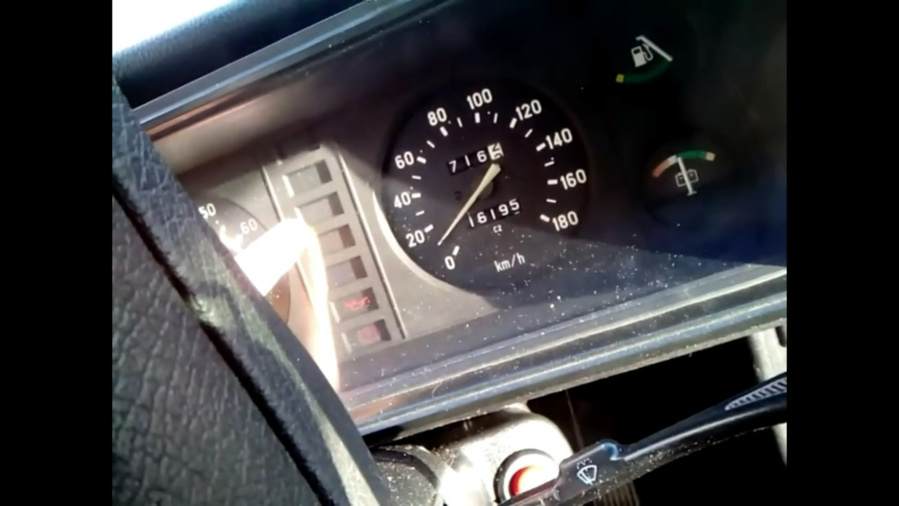

Недавно, возвращаясь с работы, со мной возникла такая ситуация — при включении зажигания перестала гореть контрольная лампа заряда аккумулятора, сама зарядка пропала, а стрелка вольтметра показывала лишь уровень заряда АКБ.
Поэтому, кое-как добравшись до дома, решил выяснить причину и, порывшись в интернете, приступил к работе.
Для начала, немного теории: при работе двигателя подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты оборотов коленчатого вала двигателя для поддержания указанного напряжения в цепь возбуждения генератора включен регулятор напряжения (РР, "таблетка", "шоколадка"), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора. Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами "цепи возбуждения" или же цепи выходного напряжения "генератор-аккумуляторная батарея", включая и сам генератор. Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора. При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».
Таким образом, чтобы устранить проблему нам надо последовательно проверить все элементы системы начиная с элементов "цепи возбуждения" и заканчивая цепью "генератор-АКБ". Вооружаемся мультиметром, отверткой-индикатором или лампочкой с проводом, и начинаем:
