Ремонт/ТО: Немного о пневме, ликбез по устройству
Доброго времени суток!
И так, LR - он и есть LR, должен периодически взбадривать хозяина. На прошлой неделе в принудительном порядке пришлось ознакомиться с устройством пневмоподвески.
Дело было так: приехали всей семьей в ТЦ, авто оставили на парковке в полностью исправном состоянии, пневма в положении "Парковка", через 2 часа собрались домой - машина нормально завелась, ни каких лампочек на приборке не загоралось, но на панели управления пневмой не загорелась подсветка кнопок. Попытка поднять авто в нормальное положение завершилась сообщением: "Неисправность подвески". Стандартная, у LR, процедура перезагрузки не помогла - пришлось ехать так. Ожидал, что будет ограничение скорости в 20 км/ч, но нет - авто нормально разгонялось и тормозило, в городском потоке держаться можно было спокойно. Проехав пару кварталов в режиме LowRider остановился на светофоре - авто само поднялось в нормальное положение. Открыл дверь, послушал - компрессор молчит... Я задумался...
Т.к. это были выходные, то дружественный сервис был закрыт, все, что мог сделать сам - почитал ошибки:
C1A13 - давление не уменьшается при вентиляции магистрали
С1A36 - ошибка по выпускному клапану
Пошел изучать схему пневмоподвески на D4 - оказалось, что не такая уж и мудреная штука:
3 блока клапанов, 4 стойки, ресивер и соединительные трубопроводы.

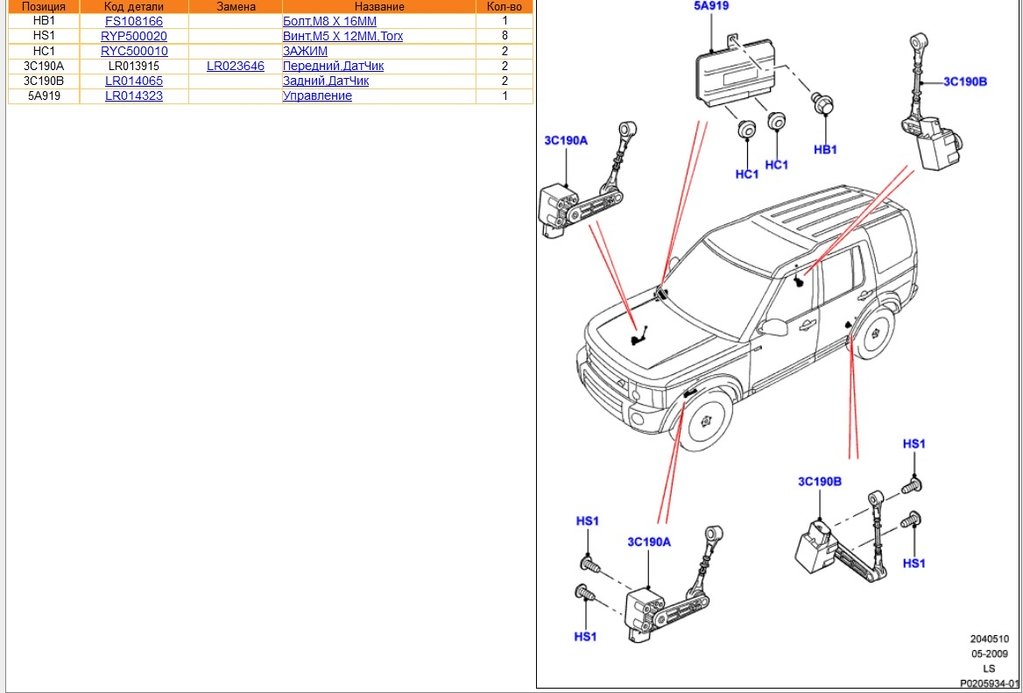

Со стороны электрики - 4 датчика уровня подвески + блок управления

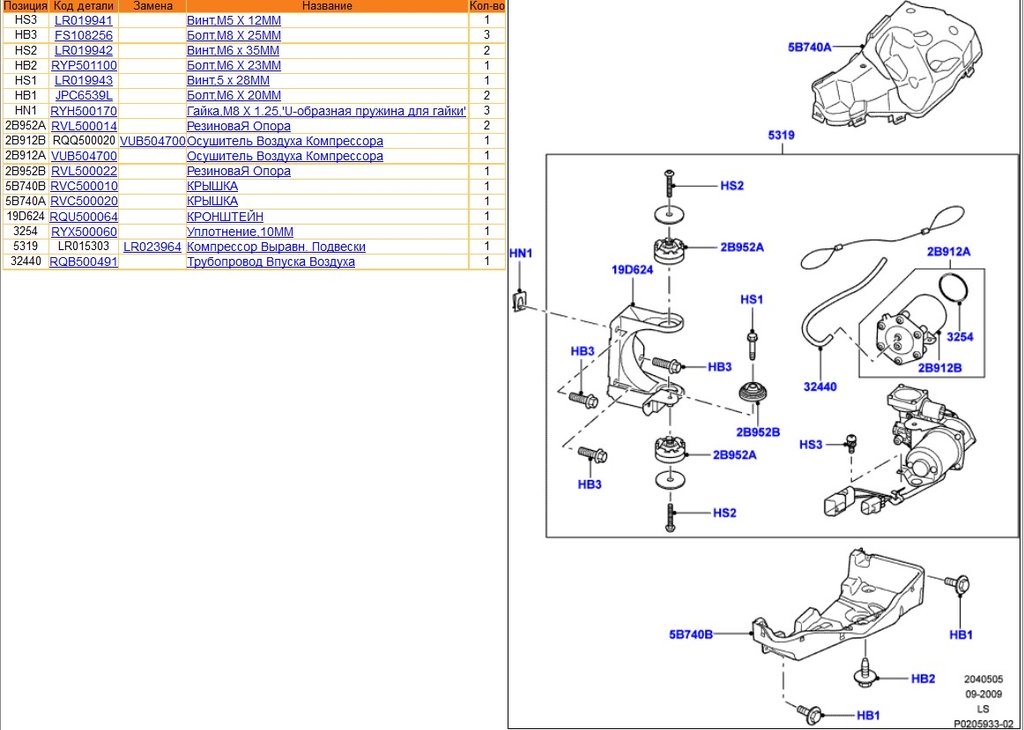

Ну и за наполнение всех исполнительных механизмов воздухом отвечает компрессор, который прикручен к раме перед левым задним колесом. Компрессор спрятан в шумопоглощающий кожух и воздухозабор имеет из салона в заднем левом крыле (чтобы погружаться в водоемы было не страшно))).
Т.е. 3 схемы выше дают исчерпывающее представление - что и как работает. По ним видно, что ни каких космических технологий нет, искусственный интеллект - отсутствует.
Т.к. ошибка по выпускному клапану - его я и начал искать, на первых 2-х схемах его нет - стало быть где на компрессоре. Далее, на профильных ресурсах, я выяснил, что компрессоров на D4 может быть 2 варианта:

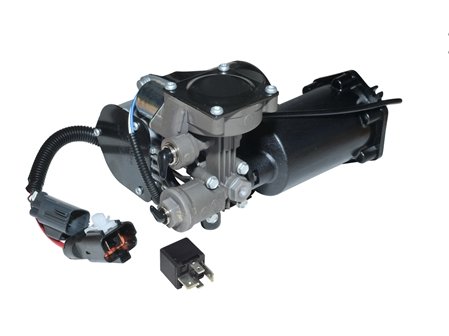

1. Hitachi
Такие ставили на D3 и на ранние D4 (по 2009 года), стало быть не мой случай, т.к. авто 2013-ого года, но чтоб на верняка - можно посмотреть последние цифры VINа, если до 9A513325 - Hitachi, если после - то уже 2 тип:

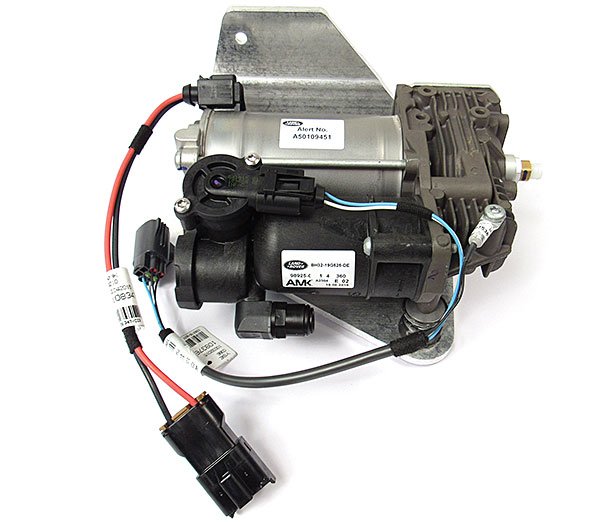

2. AMK

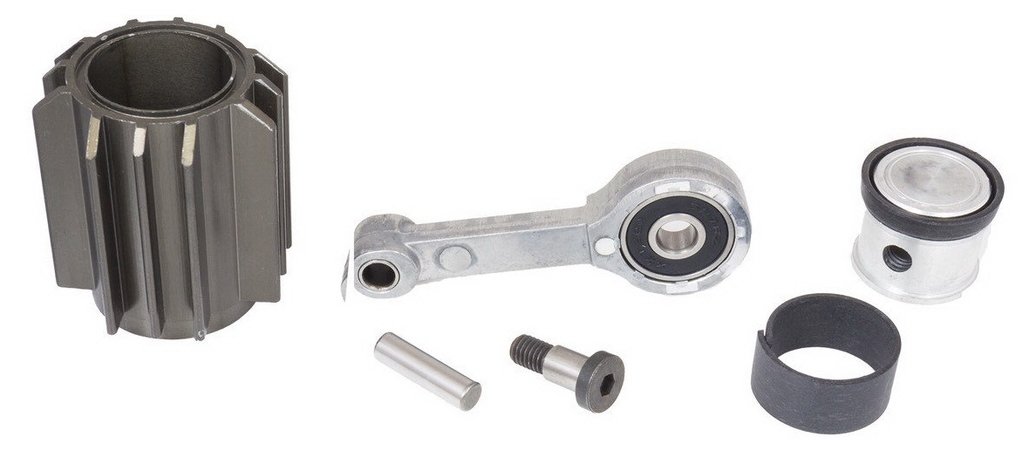

Понт первого вариант в том, что на него можно купить ремкомплект:
и поменять силикагель в осушителе (он разборный). Т.е. бюджетный ремонт доступен всем, даже в домашних условиях. Цена самого компрессора - порядка 80 тыр рублей, ремкомплект стоит около 6 тыр, мешочек с силикагелем - 1 тыр.
AMK выше описанного счастья лишен, в столице есть сервисы, которые готовы чинить такие компрессоры, но дома это сделать тяжело, т.к., как показывает опыт других пользователей, при разборке обязательно что-то ломается и нужно иметь несколько "доноров", чтобы собрать один рабочий. Но ценник на AMK ниже - 60 тыр.
Вообще на любой D4 можно устанавливать любой тип компрессора, но если менять один к одному, то работы только механические, если меняешь тип - то нужен шнурок с SDD и прописывать тип компрессора в блоке управления.

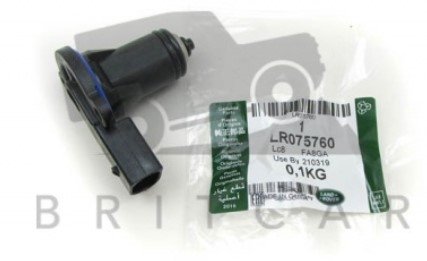

Попутно к выше изложенным знаниям я выяснил как выглядит выпускной клапан:
и что он детализирует с PartNumber LR075760 за 1 300 рублей.
Вот с этими знаниями я и полез под авто ))))
Кожух компрессора держится на 2-х болтах под ключ 10-ку и на защелках по периметру. Открыв его, я ожидал увидеть кучу грязи, но нет - внутри немного пыли и всё довольно пристойно (фото нет, т.к. руки были грязные). Сразу же бросилась в глаза и проблема - был оборвал провод питания клапана, на входе в "фишку" разъема. Колхозить что-то дома я не стал - собрал всё обратно и проездив 2 дня с нерегулируемой подвеской в понедельник заехал в сервис, где за 500 рублей обжали новый контакт в разъем и получилось нормальное заводское соединение.
Но для себя пока точку в этой истории не поставил, т.к. коллегиально решили, что чуть позже посещу сервис ещё раз - чуть по другому перепроложат провода и поставят резиновую втулку на вход в кожух, чтобы исключить рецидив.
Послесловие: )))
Оставался ещё момент - как же авто поднялось с неработающим компрессором? Оказалось, что блок управления авто отрыл клапан с ресивера и наполнил стойки тем воздухом, который в нем был. Вышло состояние подвески - близкое к стандартному. Но есть момент - после этого на авто закрываются все клапана и переток воздуха по системе отсутствует. Машина становится более жесткой, в поворотах появляются крены и сильно теряется в управляемости, например: есть улица с несколькими плавными S-образными связками поворотов, с исправной подвеской я прохожу ее на 80-ти и всё ok, с отключенными блоками клапанов - 60 и уже есть неуверенность. Вот именно в тот момент я понят - на сколько классное изобретение пневмоподвеска ))), когда она исправна - едет и едет, когда не работает - понимаешь, сколько работы по минимизации кренов, компенсации клевков разгон/торможение, увеличению комфорта и улучшению управляемости она выполняет.
Вот как-то так... Надеюсь что кому-нибудь выше приведенная информация будет полезна! ;-))
