Бортовой журнал Peugeot 307 SW 1.6-16V (2007 г.)

Пару дней назад появился шум из под-капотного пространства, вооружившись стетоскопом открыл капот, а оттуда такие звуки... Мама не горюй. Начал слушать...

Приговор: Шумит Передний и задний подшипник генератора и в довесок подшипник натяжного ролика навесного оборудования.

Ну думаю надо делать вопрос когда, тут получается небольшая накладка: в ближайший выходные праздники (Судный день) и если в Пятницу и Субботу хоть что-то открыто, то в Судный день даже машины не ездят и все ДОП наполнены детьми на великах/роликах/скейтах вообщем на всем что можно кататься. Выглядит это примерно так:

Ну думаю подождет до Воскресенья (рабочая неделя начинается с Воскресенья), а там сниму, разберу, заменю подшипники да и за одно проверю состояние щеток и токосъемных колец. Но как говорится: если хочешь рассмешить бога расскажи ему о своих планах, не знаю как бог но Мерфи меня точно услышал.

Это была Пятница, 9 часов утра, я возвращался домой после того как отвез супругу на работу и должен был забрать ее в 12. Светило солнышко и была прекрасная погода, воздух прогрелся до +30 но поскольку на небе были большие белые облака которые закрывали солнце пекла не было и двигатель урчал под капотом, до дома оставалось 14 км. Проезжая под мостом я увидел машину на "аварийке" и решил остановится и спросить если нужна помощь. Как оказалось у ребят порвался ремень привода водяной помпы и машина закипела так что двигатель дал клина, я оставил им 2 2х литровых бутылки воды, они мне в ответ спасибо и доброго пути.

Я сел в машину, завел ее, а через пару секунд двигатель заглох и двигатель заводится больше не захотел... Даже стартер двигатель прокрутить не мог. Мысленно я высказал все что я думаю по этому поводу и о генераторе в частности (в подробности вдаваться не буду, а то модераторы забанят запись), короче говоря выхожу снимаю ремень навесного, и на одном АКБ еду до дома. Пока ехал до дома понял несколько вещей:

1. Помпа на ремне/цепи ГРМ это гуд и намного лучше чем от ремня навесного оборудования

2. ЭГУР/ЭУР есть хорошо и лучше чем от того же ремня навесного

До дома доехал без приключений поставил машину на стоянку и начал снимать гену. И вот тут я вам хочу сказать что инженеры PSA немного накосячили... Гену снимать не то что трудно...просто не совсем удобно.

Расскажу поподробнее: гена крепится на 4х винтах открутить 2 не проблема вообще они легко доступны сверху, 3й с другой стороны и он находятся под впускным коллектором.

То есть надо ждать пока машина остынет, снять термоэкран и длинным удлинителем пропустив его под выпускным коллектором открутить этот самый винт.

Но это еще не самое неприятное. Гена сидит над компрессором кондея, компрессор по размерам больше чем гена и своим корпусом что? Правильно закрывает 4й винт генератора! Сразу вспомнился 3й винт стартера на "классике" кто менял знает о чем я говорю. То есть для того чтобы снять генадия надо снять компрессор кондея подвесить его и только после этого откручивать 4й винт гены. Сам компрессор крепится на 3х винтах под ключ на 13мм, подлезть трещоткой там не получится так что придется работать рожковым ключом, я же использовал рожково-накидной с трещоткой, это намного веселее чем просто рожково-накидной. Опять же работы там минут на 20-25 и ничего сложного нет, просто ИМХО можно было сделать это крепление на 2х длинных болтах а не на 4х коротких, ну да ладно идеальных машин в ремонте нет, так что нормуль.

После того как гена был снят, он был доставлен домой, потому что работать под кондеем как ни крути а приятнее!

Приступим к разборке!!!

1. Откручиваем гайку шкива генератора, для этого отлично подходит мой электрический гайковерт. Если электрического или пневматического гайковерта у вас нет то можно взять старый ремень надеть на шкив и зажать это все дело в тиски (ремень нужен чтобы не повредить "ручьи" шкива) фото взял из интернета.

2. Откручиваем 4 винта которые соединяют 2 части гены. Тут у вас есть выбор: или головой на 8мм или ударной крестовой отверткой, я использовал отвертку. И заодно той же ударной отверткой отпускаем 4 винта которые находятся по периметру шкива (они держат стопорную пластину переднего подшипника), заметьте только отпускаем, не откручиваем.

3. Не сильными ударами молотка разъединяем генератор на 2 половинки, передняя часть как правило тянет за собой статор

4. Съемником снимаем верхнюю часть со статора

5. После того как передняя часть снята со статора откручиваем те 4 винта которые мы отпустили ранее (см. шаг 2),

6. С помощью выколотки (я использовал "голову"на 15мм) выбиваем старый подшипник с посадочного места

После того как снял стопорную крышку переднего подшипника моему взору предстала вот такая картина:

Обойма подшипника просто развалилась и шарики заклинили. В этот момент я у меня в мозгу шла "непереводимая игра слов с использованием местных идиоматических выражений" (с) направленная на тех кто перебирал этот генератор до меня, ведь гена менялся на 130ткм, и еще как минимум 200ткм я проблем не ожидал. Кстати говоря производитель этого генератора фирма Mitsubishi так что далеко не все японское ходит по 500ткм.

Передний подшипник стандартный 6303, а задний это B8-85D, размеры 8х23х14. Блин не стандартный, "с этим будут проблемы" пронеслось в голове, далее щетки в отличном новом состоянии хоть и прошли почти 100ткм, токосъёмные кольца тоже в отличном состоянии и какого либо вмешательства не требуют. Пока снял и разобрал гену разобрал гену часы показывали 11 часов утра, пора забирать супругу с работы беру машину Брательника (С4) и на ней за любимой женой на работу, все равно магазины которые специализируются на подшипниках закрыты так что зап части буду покупать в Воскресенье.

Не большой оффтоп.

На обратном пути решил ради интереса проверить сколько же кушает 95 бензина С4 по трассе, благо на машине брательника круиз стоит. и так Выставил на круизе 95км/ч (сверено по GPS спидометр не врет) обнулил пройденный путь и поехали.

Данные такие:

Температура за бортом: 30 градусов

Кондей работает на 1й скорости (именно конедей, а не климат)

АКПП АЛ4

2 человека в машине

Результат:

За пройденные 13км пути расход составил 5.6л/100км ИМХО для машины с пробегом в 107ткм и древней АКПП АЛ4 более чем достойно!

Конечно претендовать на то что это экономичней чем знаменитый седан на ГБО я не претендую, но все же.

Ну вернемся к нашим баранам, прошли выходные и наступило долгожданное воскресенье. 8 утра я на телефон звоню в проверенную конторы по подшипникам, ответ 6303 есть другого нет. Твою мать иногда ненавижу быть правым... Google в помощь ищу другие конторы, обзвонил еще 3 в каждой один и тот же ответ 6303 есть мелкого нет... В последней посоветовали позвонить в одну конторы которая работает только за налик но у них есть практически все самое редкое контора называется Record - Sammy & Aharon Cohen Ltd. Звоню, УРРРРРААААА есть в наличии 60 шекелей (~977 рублей) за производство 8х23х14 NTN и 30 шекелей (~488 рублей) за 6303 производства GMB, по нашим ценам вообще не копейки (учитывая что восстановленный гена стоит примерно 650 шекелей (~10600 рублей ) + 200 шекелей (~3250 рублей) снять поставить).

Вот они, новенькие!!!

После работы приехал домой и начал собирать гену, в это не легком деле вызвался помогать мой Батя за что ему огроменное спасибо!

Во первых 3х ногим съемником снимаем задний подшипник, обратите внимание что "зацепы" съемника должны быть сравнительно тонкими потому что между подшипником и токосъёмными кольцами всего 5-6мм.

После того как подшипник сняли сам вал смазываем смазкой (я использую пару капель трансмиссионного масла), наставляем подшипник, а сверху ставим старый и через него забиваем новый подшипник на его место.

Затем моем посадочное место переднего подшипника и стопорную пластину,

сам подшипник смазываем все тем же трансмиссионным маслом и вставляем в посадочное место, он должен залезть достаточно легко практически от "руки".

После чего прикручиваем посадочную пластину 4мя винтами, а всегда такие вещи прикручиваю крест "крестом" а не "по кругу" это помогает лучше от центровать деталь.

Теперь пришло время фокуса ))))

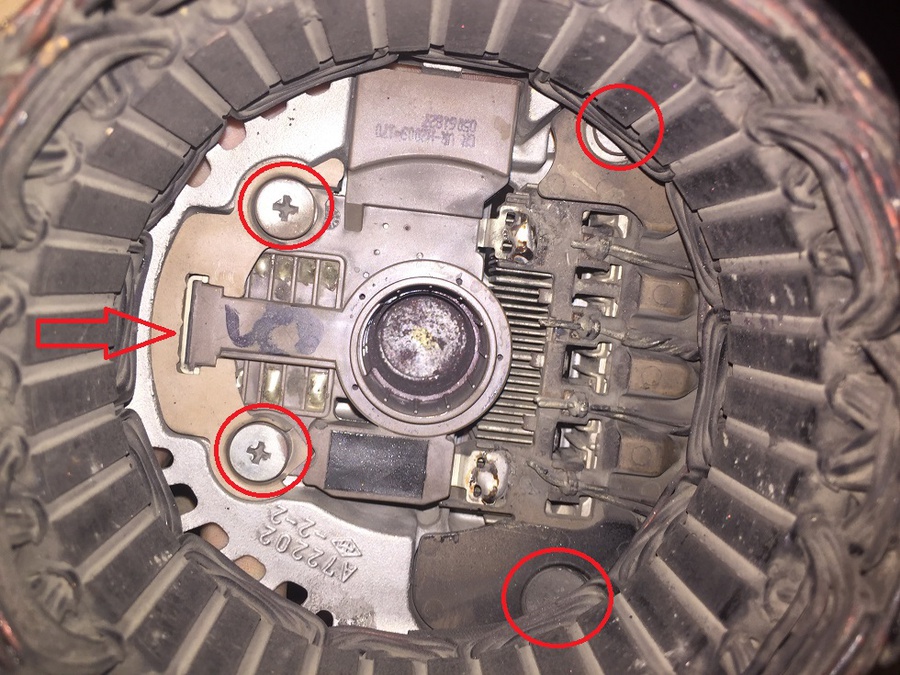

На этом фото все мы видим щетки,

Абра кадабра, чих пых и вуаля: щеток уже нет уже нет )))

На самом деле все это делается достаточно просто: берем пинцет с ножками под углом например вот такой:

надавливаем на щетки чтобы их утопить, а с другой стороны в специальное технологическое отверстие вставляем тонкий штифт (диаметром примерно 0.3-0.5мм).

Разумеется начинать надо с ближней к задней стенке щетки, а после того как зафиксирована первая, надавить на вторую и протолкнуть штифт до упора. После чего щетки будут зафиксированы и мы сможем вставить "якорь" абсолютно без проблем.

После того как вставили "якорь" одеваем шайбу которая выступает спейсером,

после чего смазываем посадочное место переднего подшипника и одеваем верхнюю часть гены все должно сеть от руки, закручиваем 4 винта по периметру генадия. Закручиваем эти винты так же крестом но сразу не протягивайте, сначала притяните все 4ре винта и попробуйте если "якорь" крутится свободно, если да то затягиваем и проверяем снова что "якорь" крутится свободно.

Финальным аккордом затягиваем шкив генератора, таким же способом как и откручивали и разумеется вытаскиваем штивт который фиксирует щетки (а то не видать нам зарядки как своих ушей :-D).

Сейчас гена готов к установке. Напоследок маленькая хитрость если в вашем распоряжении есть дрель/шуруповерт/гайковерт или другой инструмент на который можно одеть "голову" которой вы затягивали шкив гены, то можно проверить если даёт гена зарядку не устанавливая его на машину. Для этого мы приносим гену к машине, подключаем на него все разъемы, к АКБ подключаем вольтметр, включаем зажигание и инструментом с одетой на него буксой раскручиваем генератор. На оборотах гена должен начать заряжать АКП что и должен показать вольтметр.

Собираем все это безобразие в обратной последовательности и будет вам, счастье!!!

Очень надеюсь что эта запись кому нибудь поможет, потому что я честное слово не вижу ни одной причины почему надо за эту сравнительно простую процедуру платить далеко не маленькие деньги "дяде Васе" в каком либо сервисе.

Всем ровных дорог, полного бака и зеленого сигнала светофора!!!

Если есть вопросы то с удовольствием отвечу!!!

P.S. Если после установки все равно проверить зарядку еще раз, так на всякий случай!
